詳細情報 |
|||
| タイプ: | トランシーバー | プロトコル: | イーサネット |
|---|---|---|---|
| 運転者/受信機の数: | 完全 | 電圧 - 供給: | 1.8V、2.5V、3.3V |
| 動作温度: | -40°C ~ 85°C | マウントタイプ: | 表面マウント |
| ハイライト: | KSZ9031RNXIC,KSZ9031RNXIC 統合ICチップ,48-QFN トランシーバーIC |
||
製品の説明

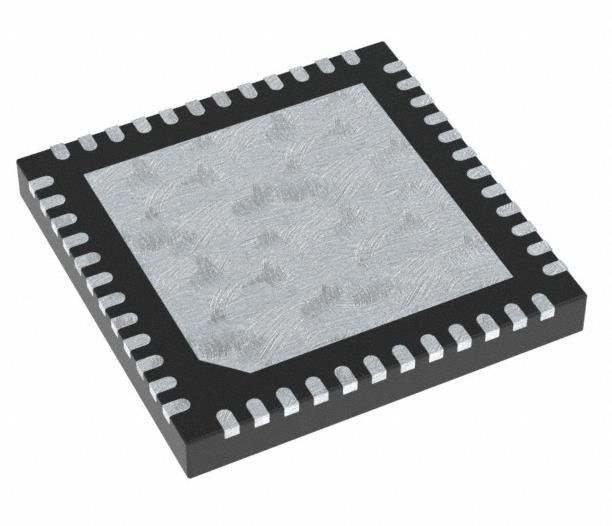

KSZ9031RNXIC 統合ICチップ 4/4トランシーバーフルイーサネット 48-QFN (7x7)
ICトランシーバー フル 4/4 48QFN
仕様 KSZ9031RNXIC
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| ドライバー,受信機,トランシーバー | |
| Mfr | マイクロチップ技術 |
| シリーズ | - |
| パッケージ | トレー |
| 製品の状況 | アクティブ |
| タイプ | トランシーバー |
| 議定書 | イーサネット |
| 運転者/受信者の数 | 4/4 |
| デュプレックス | 満タン |
| データレート | - |
| 電圧 - 供給 | 1.8V,2.5V,3.3V |
| 動作温度 | -40°C ~ 85°C |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 48-VFQFN 露出パッド |
| 供給者のデバイスパッケージ | 48-QFN (7x7) |
| 基本製品番号 | KSZ9031 |
特徴についてKSZ9031RNXIC
• IEEE 802.3 アプリケーションに適したシングルチップ 10/100/1000 Mbps イーサネットトランシーバー
• RGMII タイムリングは,RGMII バージョン 2 によるチップ上の遅延をサポートします.0, 外部遅延と調整と修正を行うためのプログラミングオプションと TXとRXタイムパス
● RGMII 3.3V/2.5V/1.8V 対応する I/O
自動交渉により,最大接続速度 (10/100/1000 Mbps) とデュプレックス (半分/フル) を自動的に選択できます.
• 微分ペア用のオンチップ終結抵抗
単一の3.3V供給操作をサポートするオンチップLDOコントローラ 核の1.2Vを生成するには,1つの外部FETのみが必要です
• 16 KB まで の ジャンボ フレーム の サポート
• 125 MHz の参照クロック出力
• ケーブルが接続されていない場合,電力消費を減らすためのエネルギー検出電源停止モード
• 堅牢なカスタムパケット検出のWake-On-LAN (WOL) サポート
• リンク,アクティビティ,速度のためのプログラム可能なLED出力
• 基本 歩行 矯正
• LinkMD TDR ベースのケーブル診断により,欠陥のある銅ケーブルを特定する
• チップ I/O とボードの間の故障を検出するためのパラメトリック NAND ツリーサポート
• 診断のためのループバックモード
自動MDI/MDI-Xクロスオーバー すべての動作速度でペアスワップを検出し,修正する
• パアスワップ,パアスキーブ,そしてパアスポーラリティの自動検出と修正
• MDC/MDIO管理インターフェイス PHY登録の構成
• ピンオプションを中断する
• 停電 と 省電 の モード
申請についてKSZ9031RNXIC
• レーザー/ネットワーク プリンター
ネットワークアタッチドストレージ (NAS)
• ネットワーク サーバー
• マザーボード (GLOM) のギガビットLAN
• ブロードバンドゲートウェイ
• ギガビット SOHO/SMB ルータ
• IPTV
• IP セット トップ ボックス
• ゲーム コンソール
• 三重再生 (データ,音声,ビデオ) メディアセンター
• 産業管理
• 自動車用車内ネットワーク
環境と輸出分類KSZ9031RNXIC
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 3 (168 時間) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | 5A991B1 |
| HTSUS | 8542.39.0001 |
