詳細情報 |
|||
| 主な目的: | イーサネット,PCI エクスプレス (PCIe) | インプット: | 時計 クリスタル |
|---|---|---|---|
| 生産量: | HCSL,LVDS | 回路数: | 1 |
| インプット:アウトプット: | 1:02 | 差分 - 入力:出力: | 違う/はい |
| 頻度 - 最大: | 200MHz | 電圧 - 供給: | 3V~3.6V |
| ハイライト: | PI6C557-03AQLEX,PCI エクスプレスクロックタイムIC,200MHzクロックタイミングIC |
||
製品の説明

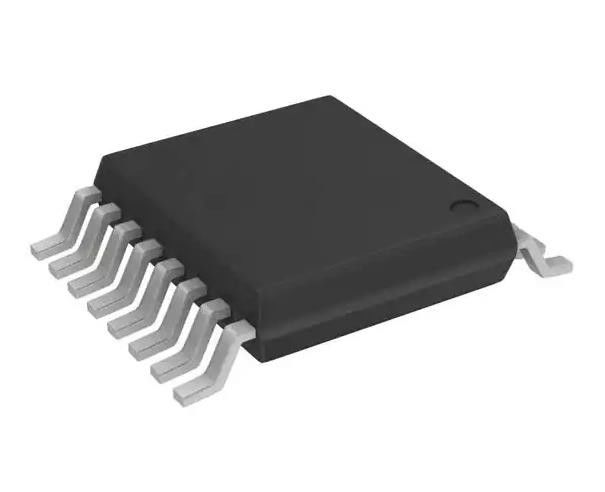

PI6C557-03AQLEX PCI エクスプレスクロック/タイムIC 200MHz 1出力 16-TSSOP
ICクロック発電機 16TSSOP
仕様 PI6C557-03AQLEX
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| アプリケーション特有の時計/タイムリング | |
| Mfr | ディオード組み込み |
| シリーズ | 自動車,AEC-Q100 |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | アクティブ |
| PLL | そうだ |
| 主な目的 | イーサネット,PCI エクスプレス (PCIe) |
| インプット | 時計 クリスタル |
| 生産量 | HCSL,LVDS |
| 回路数 | 1 |
| インプット:アウトプット | 1:02 |
| 差分 - 入力:出力 | 違う/はい |
| 頻度 - 最大 | 200MHz |
| 電圧 - 供給 | 3V~3.6V |
| 動作温度 | -40°C ~ 85°C |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 16-TSSOP (0.173",4.40mm 幅) |
| 供給者のデバイスパッケージ | 16-TSSOP |
| 基本製品番号 | PI6C557 |
特徴についてPI6C557-03AQLEX
* PCIe®2.0対応
- ステージジッター - 2.1ps RMS (典型)
* LVDS に対応する出力
* 3.3V ±10% の電源電圧
* 25MHzのクリスタルまたはクロック入力周波数
* HCSL出力,0.8V 電流モードの差点ペア
* ジッター 35ps サイクルからサイクル (典型)
* -0.5%, -0.75%のスプレッド,スプレッドなし
* スプレッドバイパスオプションが利用可能
* 外部ピンの経由でスプレッドと周波数選択
* 完全に鉛無し,完全にRoHS準拠 (注1)
*ハロゲンとアンチモンなし. 緑色装置 (注3)
申請についてPI6C557-03AQLEX
* コンデンサを分離する
- 0.01μF の解離電容器は,各VDDピンと地面平面の間に接続され,VDDピンに可能な限り近くに置かれるべきである.
* クリスタル
- 25MHzの基本モードの 平行共鳴結晶を 300PPM未満の温度差で使用します
環境と輸出分類PI6C557-03AQLEX
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
