詳細情報 |
|||
| 運転された構成: | 低側 | チャネル タイプ: | 独立 |
|---|---|---|---|
| 運転者の数: | 2 | ゲートのタイプ: | N-Channel MOSFET |
| 電圧 - 供給: | 4V ~ 15V | 論理の電圧- VIL、VIH: | 0.8V,2.1V |
| 現在-ピーク出力（源、流し）: | 4A、4A | 上昇/落下の時間（タイプ）: | 32n,26n |
| ハイライト: | MAX5054BATA+T,SMDゲートドライバーIC,8-TDFNゲートドライバーIC |
||
製品の説明

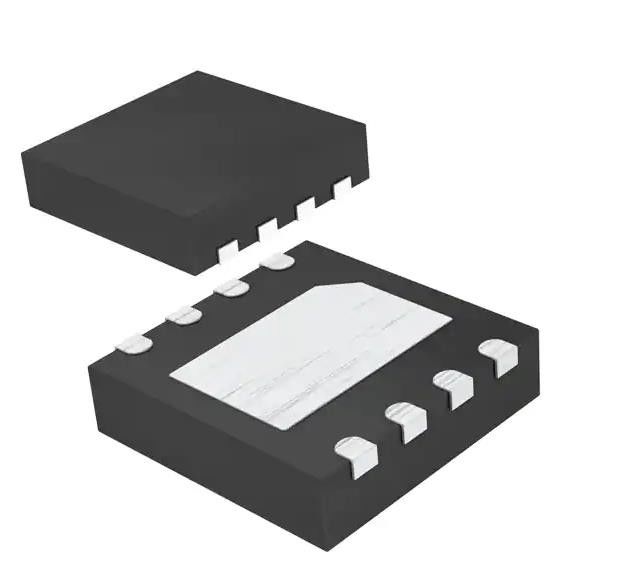

MAX5054BATA+TゲートドライバーIC 逆転型非逆転型 8-TDFN (3x3)
ICGATE DRVR ダウンサイド 8TDFN
仕様 MAX5054BATA+T
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| ゲートドライバー | |
| Mfr | アナログ・デバイスズ・インク/マキシム・インテグレート |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 製品の状況 | 新しい デザイン の ため の もの で は ない |
| 駆動式構成 | 低面 |
| チャンネルタイプ | 独立 |
| 運転手数 | 2 |
| ゲートタイプ | NチャネルMOSFET |
| 電圧 - 供給 | 4V ~ 15V |
| 論理電圧 - VIL,HIV | 0.8V,2.1V |
| 電流 - ピーク出力 (源,シンク) | 4A,4A |
| 入力タイプ | 逆転,逆転しない |
| 昇降時間 (種類) | 32n,26n |
| 動作温度 | -40°C ~ 150°C (TJ) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 8-WDFN 露出パッド |
| 供給者のデバイスパッケージ | 8-TDFN (3x3) |
| 基本製品番号 | MAX5054 |
特徴についてMAX5054BATA+T
* 4Vから15Vの単一電源
* 4A ピークソース/シンクドライブ電流
* 20 ns (典型) 増殖遅延
* 逆転する入力と逆転しない入力間のマッチング遅延
* 2つのチャンネル間のマッチング伝播遅延
* VDD / 2 CMOS ロジック入力 (MAX5054AATA)
* TTL ロジック入力 (MAX5054B/MAX5055/MAX5056/MAX5057)
* 0.1 x VDD (CMOS) と 0.3V (TTL) ロジック入力ヒステレシス
* +18V ロジック入力まで (VDD電圧に関係なく)
*低入力容量: 2.5pF (典型)
* 40μA (典型) 静電
* -40°Cから+125°Cまでの動作温度範囲
* 8-ピン TDFN と SO パッケージ
申請についてMAX5054BATA+T
* パワー MOSFET 切り替え
* モーター制御
* スイッチモード電源
* 電源モジュール
* DC-DCコンバーター
環境と輸出分類MAX5054BATA+T
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
