詳細情報 |
|||
| ロジックタイプ: | D型 アドレス可能 | 回路: | 1:08 |
|---|---|---|---|
| 出力型: | スタンダード | 電圧 - 供給: | 3V～18V |
| 独立した回路: | 1 | 遅れのタイムの伝播: | 50ns |
| 現在-高い出力低い: | 6.8mA、6.8mA | 動作温度: | -55°C ~ 125°C |
| パッケージ/ケース: | 16-SOIC （0.154"、3.90mmの幅） | 供給者のデバイスパッケージ: | 16-SOIC |
| ハイライト: | CD4099BM96,CMOS 8 ビット アドレス可能なロック |
||
製品の説明

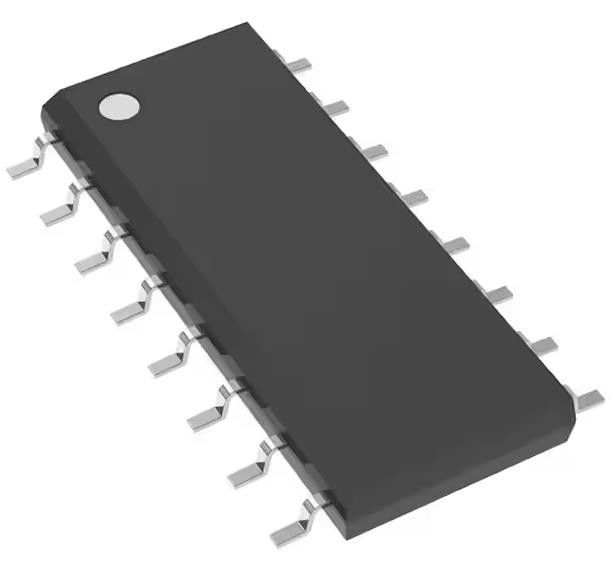

CD4099BM96 D型 アドレス可能 1チャンネル 1:8 IC 標準 16-SOIC
IC 8BIT ADDRESSABL ラッチ 16-SOIC
仕様CD4099BM96
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 鍵 | |
| Mfr | テキサス・インストラクション |
| シリーズ | 4000B |
| パッケージ | テープ&ロール (TR) |
| 製品の状況 | アクティブ |
| ロジックタイプ | D型 アドレス可能 |
| サーキット | 1:08 |
| 出力型 | スタンダード |
| 電圧 - 供給 | 3V~18V |
| 独立した回路 | 1 |
| 遅延 時間 - 繁殖 | 50ns |
| 電流 - 出力高,低 | 60.8mA,6.8mA |
| 動作温度 | -55°C ~ 125°C |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 16-SOIC (0.154",3.90mm 幅) |
| 供給者のデバイスパッケージ | 16-SOIC |
| 基本製品番号 | CD4099 |
特徴CD4099BM96
* シリアルデータ入力 アクティブ・パラレル出力
* ストレージ・レジスタの能力 マスター・シール
* デマルチプレクサーとして機能する
* 標準化,対称的な出力特性
* 20V の静電電の100% 試験
* 最大入力電流は18Vで1pA (全パッケージ温度範囲),18Vと25°Cで100nA
* 騒音幅 (パッケージの全温度範囲) = VDD=5Vで1V,VDD=10Vで2V2.5ワット VDD - 15V
* 5V,10V,および15Vのパラメータ評価
* JEDEC TentativeStandard No.13Bのすべての要件を満たす"B"Sefies CMOS デバイスの記述に関する標準仕様"
適用するCD4099BM96
* 多行解読
* A/D変換機
環境と輸出分類CD4099BM96
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
