詳細情報 |
|||
| ロジックタイプ: | インバーター | 回路数: | 6 |
|---|---|---|---|
| 入力の数: | 1 | 特徴: | シュミットトリガー |
| 電圧 - 供給: | 2V | 3.6V | 現在-静止（最高）: | 10 µA |
| 現在-高い出力低い: | 24mA、24mA | 入れられた論理のレベル-低速: | 0.4V~0.6V |
| 高い入れられた論理のレベル-: | 1.7V ~ 2.2V | 最大伝搬遅延 @ V、最大 CL: | 6.5ns @ 3.3V,50pF |
| ハイライト: | MC74LCX14DTR2G,MC74LCX14DTR2GゲートインバーターIC |
||
製品の説明

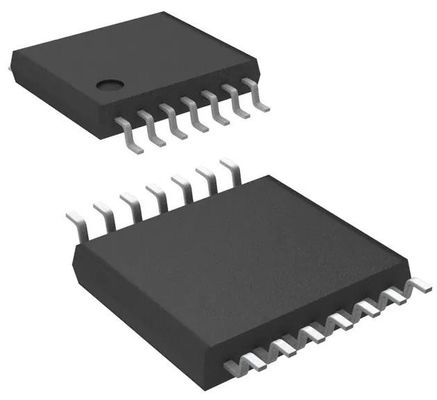

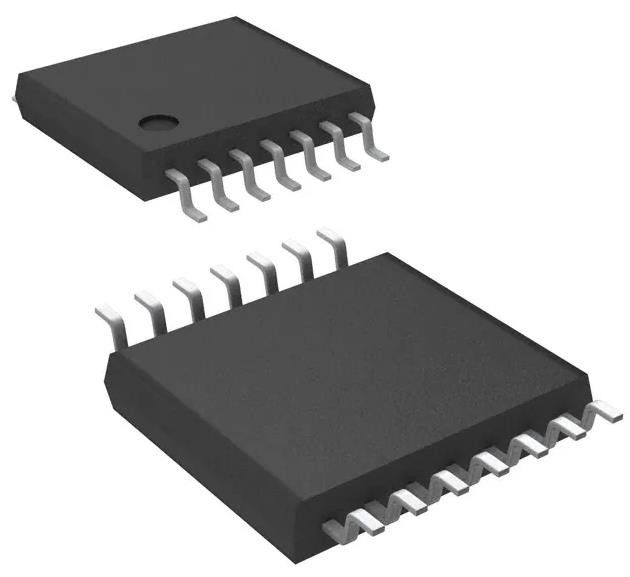

MC74LCX14DTR2G インバーターIC 6チャネルシュミットトリガー 14-TSSO
IC インバーター 6CH 1-INP 14TSSOP
仕様MC74LCX14DTR2G
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| ゲートとインバーター | |
| Mfr | 一半 |
| シリーズ | 74LCX |
| パッケージ | テープ&ロール (TR) |
| 製品の状況 | アクティブ |
| ロジックタイプ | インバーター |
| 回路数 | 6 |
| 入力数 | 1 |
| 特徴 | シュミット・トリガー |
| 電圧 - 供給 | 2V~3.6V |
| 電流 - 静止状態 (最大) | 10 μA |
| 電流 - 出力高,低 | 24mA 24mA |
| 入力論理レベル - 低い | 0.4V~0.6V |
| 入力論理レベル - 高 | 1.7V ~ 2.2V |
| 最大増殖遅延 @ V,最大CL | 6.5ns @ 3.3V,50pF |
| 動作温度 | -40°C ~ 85°C |
| マウントタイプ | 表面マウント |
| 供給者のデバイスパッケージ | 14-TSSOP |
| パッケージ/ケース | 14-TSSOP (0.173",4.40mm 幅) |
| 基本製品番号 | 74LCX14 |
特徴MC74LCX14DTR2G
*2.3Vから3.6VのVCC操作のために設計されています
* 5.0 V トレラントインプット − 5.0 V TTL ロジック付きのインターフェース能力
* LVTTL対応
* LVCMOS対応
* 24 mA バランスされた出力 シンクとソース容量
* ゼロに近い静電電流 (10A) は,システムの電力需要を大幅に削減します
* ロッチアップ性能 500 mA を超える
* 源/シンクで電流駆動容量は24mA
* ピンと関数は他の標準論理ファミリーと互換性がある
*ESD性能:人間の体モデル >2000V機械モデル >100V
*チップの複雑さ: 41 匹のゲート
* これらのデバイスは,Pb−フリー,ハロゲンフリー/BFRフリーで,RoHS対応です
適用するMC74LCX14DTR2G
MC74LCX14は,2.3から3.6Vの電源から動作するSchmitt−Trigger入力を持つ高性能ヘックスインバーターです.
環境と輸出分類MC74LCX14DTR2G
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
