詳細情報 |
|||
| チャンネル数: | 4 | 入力-側面1/Side 2: | 3/1 |
|---|---|---|---|
| チャネル タイプ: | 単方向 | 電圧-分離: | 2500Vrms |
| 共通モード一時的な免除（分）: | 25kV/µs | データレート: | 25Mbps |
| 伝搬遅延のtpLH/tpHL （最高）: | 28n,28n | 脈拍幅のゆがみ（最高）: | 3ns |
| 上昇/落下の時間（タイプ）: | 2.8インス,2.9インス | 電圧 - 供給: | 3V | 5.5V |
| ハイライト: | ISO7641FCDWR,ISO7641FCDWR デジタル隔離器 |
||
製品の説明

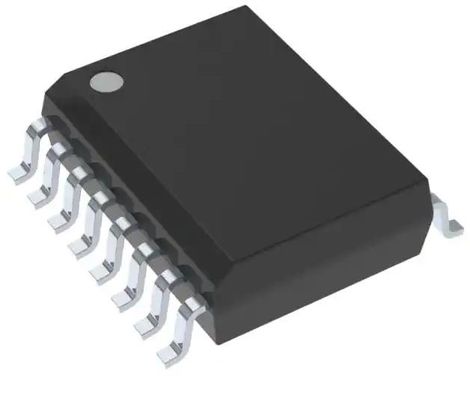

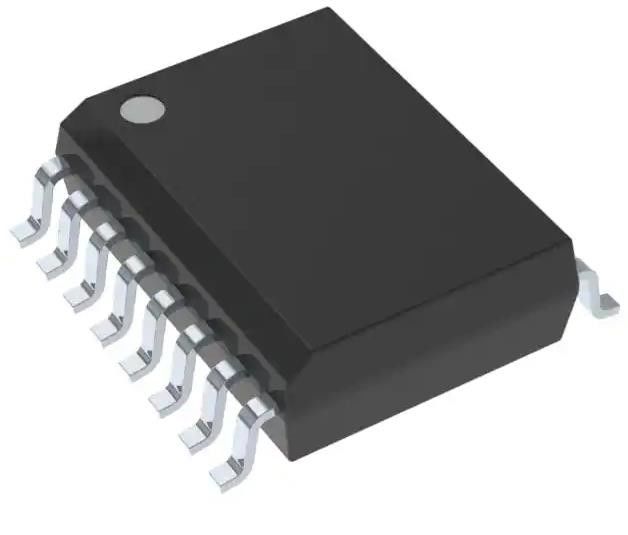

ISO7641FCDWR 一般用途デジタル隔離器 2500Vrms 4チャネル 25Mbps 25kV/μs
DGTL ISO 2500VRMS 4CH GP 16SOIC
仕様ISO7641FCDWR
| タイプ | 記述 |
| カテゴリー | 隔離器 |
| デジタル・アイソレーター | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 製品の状況 | アクティブ |
| テクノロジー | 容量結合 |
| タイプ | 一般的な目的 |
| 孤立 し た 力 | 違う |
| チャンネル数 | 4 |
| 入力 - ページ1/ページ2 | 信頼 の 源 と なる |
| チャンネルタイプ | 一方向 |
| 電圧 - 隔離 | 2500Vrms |
| 一般モード 臨時免疫力 (分) | 25kV/μs |
| データレート | 25Mbps |
| 増殖遅延 tpLH / tpHL (最大) | 28n,28n |
| パルス幅歪み (最大) | 3ns |
| 昇降時間 (種類) | 2.8インス,2.9インス |
| 電圧 - 供給 | 3V~5.5V |
| 動作温度 | -40°C ~ 125°C |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 16-SOIC (0.295",7.50mm 幅) |
| 供給者のデバイスパッケージ | 16-SOIC |
| 基本製品番号 | ISO7641 |
特徴ISO7641FCDWR
信号速さ: 150 Mbps (Mグレード), 25 Mbps (Cグレード)
• 統合されたノイズフィルター (Cグレード) を備えた頑丈な設計
低電力消費,チャネルごとに典型的なICC (3.3-V電源):
ISO7631FM: 10 Mbps で 2 mA
ISO7631FC: 10 Mbps で 1.5 mA
ISO7641FC: 10 Mbps で 1.3 mA
• 非常に低いICC_disable (Cグレード)
• 低発散遅延:7 ns 典型 (Mグレード)
障害防止モードで低状態への出力デフォルト
• 広範囲の温度: 40°C から 125°C
• 50KV/μs 臨時免疫,典型
• SiO2 隔離 壁 の 耐久 性
•2.7V (Mグレード),3.3V,および5Vの電源および論理レベルから動作する
•2.7V (Mグレード),3.3V,および5Vレベル変換
• ワイドボディ SOIC-16 パッケージ
• 安全性及び規制の承認
UL 1577 単位で1分間の2500 VRMS 隔離
DIN V VDE V 0884-10 と DIN EN 61010-1 に基づく基本隔熱
CSA コンポーネント 承認 通知 5A,IEC 60950-1とIEC 61010-1 末端機器規格
GB4943.1-2011 による CQC 認証
◎ EN/UL/CSA 60950-1 と EN/UL/CSA 61010-1 に準拠する TUV 3000 VRMS 強化隔熱
適用するISO7641FCDWR
• オプトコップラー交換:
産業用フィールドバス
プロフィーブス
モッドバス
DeviceNetTM データバス
セルボ制御インターフェース
運動制御
電力供給
バッテリーパック
環境と輸出分類ISO7641FCDWR
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 3 (168 時間) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
