詳細情報 |
|||
| ロジックタイプ: | 単安定 | 独立した回路: | 2 |
|---|---|---|---|
| Schmittの制動機入力: | はい | 伝搬遅延: | 100ns |
| 現在-高い出力低い: | 6.8mA、6.8mA | 電圧 - 供給: | 3V~18V |
| 動作温度: | -55°C ~ 125°C | 供給者のデバイスパッケージ: | 16-SOIC |
| ハイライト: | CD4098BM96,CD4098BM96 統合回路チップ,CMOS デュアル モノスタブル マルチビブラータ |
||
製品の説明

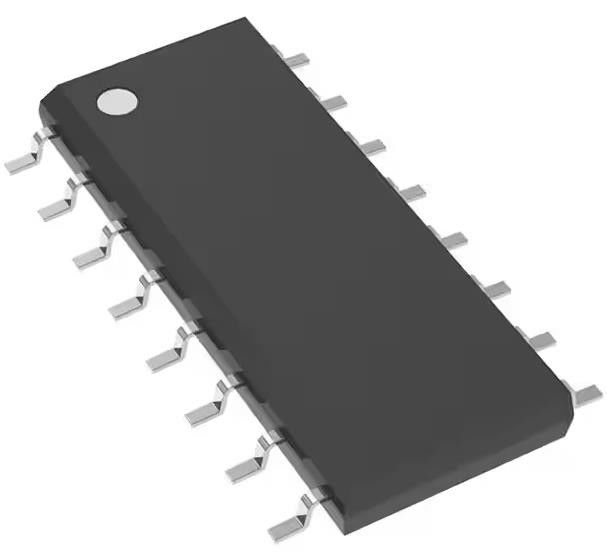

CD4098BM96 モノスタブルマルチビブラータ 100 ns 16-SOIC 集積回路チップ
IC MULTIVIBRATOR 100NS 16SOIC について
仕様CD4098BM96
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| マルチビブラータ | |
| Mfr | テキサス・インストラクション |
| シリーズ | 4000B |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | アクティブ |
| ロジックタイプ | 単調性 |
| 独立した回路 | 2 |
| シュミットトリガー入力 | 違う |
| 増殖遅延 | 100 ns |
| 電流 - 出力高,低 | 60.8mA,6.8mA |
| 電圧 - 供給 | 3V~18V |
| 動作温度 | -55°C ~ 125°C |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 16-SOIC (0.154",3.90mm 幅) |
| 供給者のデバイスパッケージ | 16-SOIC |
| 基本製品番号 | CD4098 |
特徴CD4098BM96
* 再起動/再設定可能
*RX,Cxに独立したトリガーとリセット伝播遅延
* リードまたは後ろ端からトリガー
* Q と O バッファリング出力
* 別々のリセット
* 輸出パルス幅の広い範囲
* 20V の最大静止電流に対して100%試験
* パッケージの全温度範囲で18Vで1pA最大入力電流,18Vと25°Cで100nA
* 騒音限界 (パッケージの全温度範囲):
- 1Vatt VDD=5V
- VDD=10Vで2V
- VDD=15Vで2.5V
* 5V 10V と 15V のパラメータ評価
*標準化,対称的な出力特性
* JEDECTの標準No.13B"BシリーズCMOSデバイスの記述に関する標準仕様"のすべての要件を満たしています.
適用するCD4098BM96
* パルス遅延とタイミング
* パルス形状
* アスタブルマルチビブラータ
環境と輸出分類CD4098BM96
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
