詳細情報 |
|||
| ロジックタイプ: | D型 アドレス可能 | 回路: | 8:08 |
|---|---|---|---|
| 出力型: | DMOS | 電圧 - 供給: | 4.5V | 5.5V |
| 独立した回路: | 1 | CD延期時間 - 繁殖: | 150nm |
| 動作温度: | -40°C | 125°C | マウントタイプ: | 表面マウント |
製品の説明

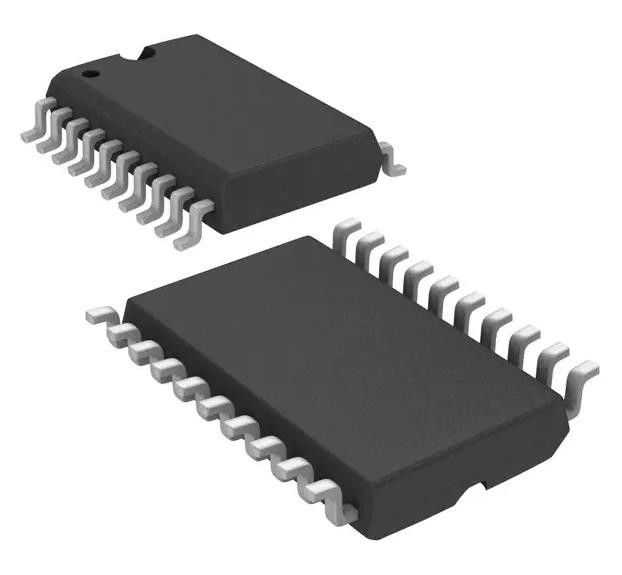

TPIC6B259DWR D型 アドレス可能な1チャンネル 8:8IC DMOS 20-SOIC
仕様TPIC6B259DWR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 論理 | |
| 鍵 | |
| Mfr | テキサス・インストラクション |
| シリーズ | TPIC |
| パッケージ | テープ&ロール (TR) |
| 製品の状況 | アクティブ |
| ロジックタイプ | D型 アドレス可能 |
| サーキット | 8:08 |
| 出力型 | DMOS |
| 電圧 - 供給 | 4.5V~5.5V |
| 独立した回路 | 1 |
| 遅延 時間 - 繁殖 | 150nm |
| 電流 - 出力高,低 | - |
| 動作温度 | -40°C ~ 125°C |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 20-SOIC (0.295", 7.50mm 幅) |
| 供給者のデバイスパッケージ | 20-SOIC |
| 基本製品番号 | TPIC6B259 |
特徴TPIC6B259DWR
*低RDS (オン) . . 5 Ω 典型的な
* 雪崩エネルギー . . 30mJ
* 連続電流150mAの8つのパワーDMOSトランジスタ出力
* 500mA 典型的な電流制限能力
* 出力クランプ電圧 . . 50V
* 4つの異なる機能モード
* 低電力消費
適用するTPIC6B259DWR
この電源ロジック8ビットアドレス付け式ロックは,オープンドレインDMOSトランジスタ出力を制御し,デジタルシステムにおける汎用ストレージアプリケーションのために設計されています.特殊用途には,作業レジスタが含まれます.シリアル・ホールディング・レジスタ,デコード・デマルチプレクサー.これは8つのアドレス付け式ロックと3から8のデコーダーやアクティブローDMOSのデマルチプレクサーで1行データを保存できる多機能デバイスです.
環境と輸出分類TPIC6B259DWR
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
