詳細情報 |
|||
| スイッチタイプ: | 一般目的 | 出力の数: | 4 |
|---|---|---|---|
| インプット:アウトプット: | 0.042361111 | 出力構成: | 高い側面 |
| 出力型: | N-Channel | インターフェース: | SPI |
| 電圧 - 負荷: | 7V~18V | 電圧 - 供給 (Vcc/Vdd): | 4.5V~5.5V |
製品の説明

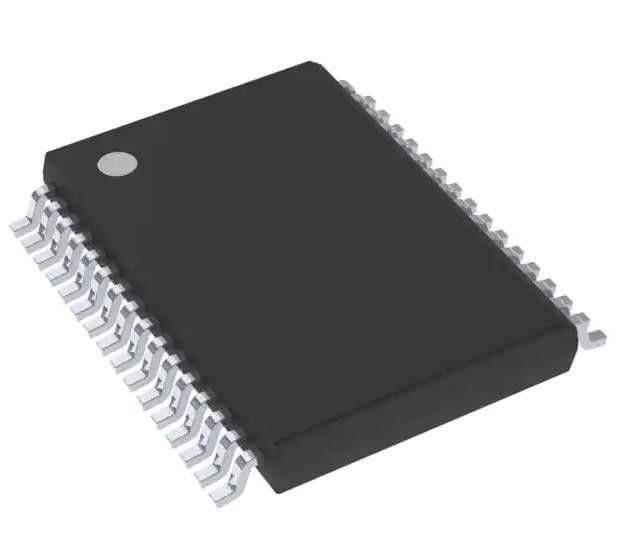

MC08XS6421BEKR2 電源スイッチ/ドライバー 1:1 Nチャンネル 5.5A, 11A 32-HSOP
仕様MC08XS6421BEKR2
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 電源配送スイッチ,負荷ドライバー | |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 製品の状況 | 時代遅れ |
| スイッチタイプ | 一般的な目的 |
| 出力数 | 4 |
| インプット:アウトプット | 0.042361111 |
| 出力構成 | ハイサイド |
| 出力型 | Nチャンネル |
| インターフェース | SPI |
| 電圧 - 負荷 | 7V~18V |
| 電圧 - 供給 (Vcc/Vdd) | 4.5V~5.5V |
| 電流 - 出力 (最大) | 5.5A,11A |
| Rdsオン (タイプ) | 8mOhm,21mOhm |
| 入力タイプ | - |
| 特徴 | - |
| 欠陥対策 | 電流制限 (固定),開放負荷検出,超温 |
| 動作温度 | -40°C ~ 125°C (TA) |
| マウントタイプ | 表面マウント |
| 供給者のデバイスパッケージ | 32-HSOP |
| パッケージ/ケース | 32SSOP (0.295", 7.50mm 幅) 露出パッド |
| 基本製品番号 | MC08XS6421 |
特徴MC08XS6421BEKR2
• 双 8.0 mΩ と 双 21 mΩ の高側スイッチ,高臨時電流能力
• 16 ビット 5.0 MHz SPI オーバー コレント プロファイルの制御,PWM 作業サイクルを含むチャネル制御,出力オン・オフ オープンロード検出,熱停止および事前警告,故障報告
• プログラム可能な同期信号と電池電圧フィードバックによる出力電流モニタリング
• 足がかからない家庭モード
• 外部スマート電源スイッチ制御
睡眠電流 < 5.0 μA,拡張モード 6.08 V から 28 V
• -16 V 反極性と地断断断保護
• 家庭内のPCBフットプリントとSPIソフトウェアドライバが互換性がある
適用するMC08XS6421BEKR2
• 低電圧 の 自動車 照明
• ハロゲンランプ
• 熱電球
• 光発光ダイオード (LED)
• HID クセノン 弾栓
環境と輸出分類MC08XS6421BEKR2
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 3 (168 時間) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
