詳細情報 |
|||
| チャンネル数: | 4 | 入力-側面1/Side 2: | 3:1 |
|---|---|---|---|
| チャネル タイプ: | 単方向 | 電圧-分離: | 2500Vrms |
| 共通モード一時的な免除（分）: | 25kV/µs | データレート: | 1Mbps |
| 伝搬遅延のtpLH/tpHL （最高）: | 100ns、100ns | 脈拍幅のゆがみ（最高）: | 40ns |
製品の説明

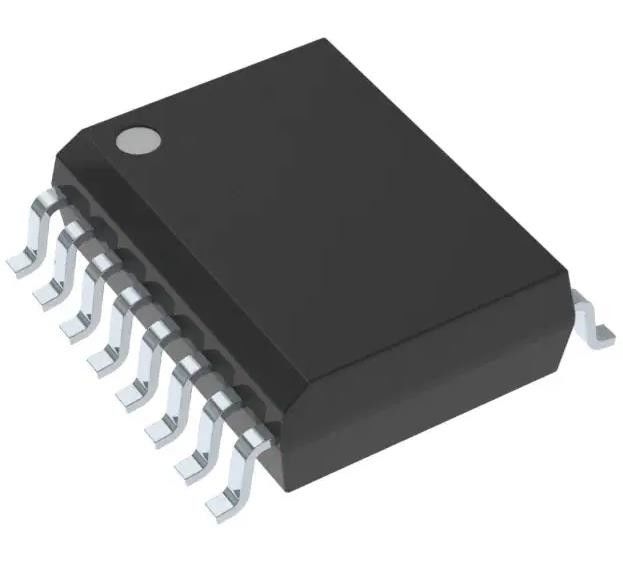

ADUM1401ARWZ 一般用デジタル隔離器 2500Vrms 4チャネル 1Mbps 25kV/μs
仕様ADUM1401ARWZ
| タイプ | 記述 |
| カテゴリー | 隔離器 |
| デジタル・アイソレーター | |
| Mfr | アナログ・デバイスズ |
| シリーズ | iCoupler® |
| パッケージ | トューブ |
| テクノロジー | 磁気結合 |
| タイプ | 一般的な目的 |
| 孤立 し た 力 | 違う |
| チャンネル数 | 4 |
| 入力 - ページ1/ページ2 | 3:1 |
| チャンネルタイプ | 一方向 |
| 電圧 - 隔離 | 2500Vrms |
| 一般モード 臨時免疫力 (分) | 25kV/μs |
| データレート | 1Mbps |
| 増殖遅延 tpLH / tpHL (最大) | 100nm,100nm |
| パルス幅歪み (最大) | 40ns |
| 昇降時間 (種類) | 2.5ns,2.5ns |
| 電圧 - 供給 | 2.7V~5.5V |
| 動作温度 | -40°C ~ 105°C |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 16-SOIC (0.295",7.50mm 幅) |
| 供給者のデバイスパッケージ | 16-SOIC |
| 基本製品番号 | ADUM1401 |
特徴ADUM1401ARWZ
* 自動車用には適しています
* 低電力の操作
- 5V 動作
- 1チャンネルあたり最大 1.0 mA 0 Mbps から 2 Mbps
- チャンネルあたり最大10 Mbpsで3.5 mA
- チャンネルあたり最大30mAで,90Mbpsで
- 3V 動作
- 0.7 mA/チャンネル 最大0 Mbpsから2 Mbps
- チャンネルあたり最大10 Mbpsで2.1 mA
- チャンネルあたり最大20mAで90Mbps
* 双方向通信
* 3V/5Vレベル変換
*高温操作: 125°C
* 高データレート: DCから90 Mbps (NRZ)
*正確なタイミング特性
- 2 ns 最大パルス幅歪み
- 2 ns 最大チャンネル対チャンネルマッチング
* 高常態一時抵抗性: > 25 kV/μs
* 出力機能を有効にする
* 16 発のSOIC ワイドボディ パッケージ
* RoHS に準拠するモデルが利用可能
* 安全性及び規制の承認
- UL認識: UL 1577 単位で1分間に2500 V rms
- CSA コンポーネント 承認 通知 5A
- VDE 適合証明書
- DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
- VIORM = 560Vピーク
- TÜV承認: IEC/EN/UL/CSA 61010-1
適用するADUM1401ARWZ
* 一般用途の多チャンネル隔離
* SPI インターフェイス/データコンバーター 隔離
* RS-232/RS-422/RS-485トランシーバー
* 産業用フィールドバスの隔離
* 自動車システム
環境と輸出分類ADUM1401ARWZ
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
