詳細情報 |
|||
| 規制当局の数: | 1 | 電圧 - 入力 (最大): | 24V |
|---|---|---|---|
| 電圧 - 出力 (分/固定): | 1.24V | 電圧 - 出力 (最大): | 22V |
| 圧力の減少 (最大): | 0.5V @ 150mA | 電流 - 出力: | 150mA |
| 電流 - 静止 (Iq): | 50μA | 電流 - 供給量 (最大): | 2.5 mA |
製品の説明

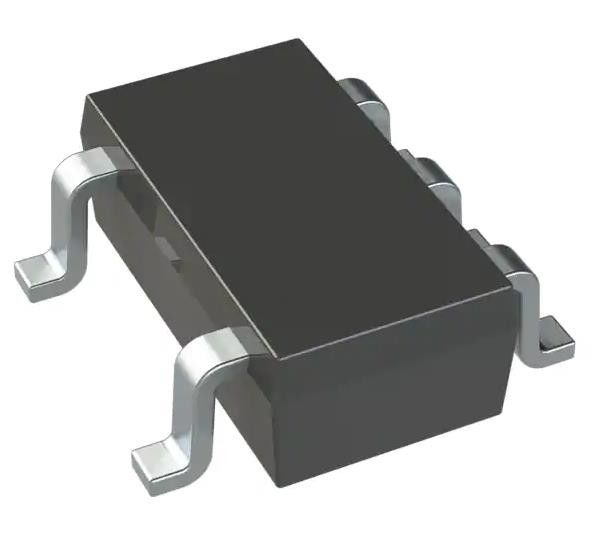

AP2204K-ADJTRG1 線形電圧調節器IC ポジティブ調節可能 1 出力 150mA
仕様AP2204K-ADJTRG1
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 電圧調節器 - 線形 | |
| Mfr | ディオード組み込み |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | 新しい デザイン の ため の もの で は ない |
| 出力構成 | ポジティブ |
| 出力型 | 調節可能 |
| 規制当局の数 | 1 |
| 電圧 - 入力 (最大) | 24V |
| 電圧 - 出力 (分/固定) | 1.24V |
| 電圧 - 出力 (最大) | 22V |
| 圧力の減少 (最大) | 0.5V @ 150mA |
| 電流 - 出力 | 150mA |
| 電流 - 静止 (Iq) | 50 μA |
| 電流 - 供給量 (最大) | 2.5mA |
| PSRR | 60dB (100Hz~1kHz) |
| 制御機能 | 有効にする |
| 保護 機能 | 過剰な電流,過剰な温度 |
| 動作温度 | -40°C ~ 85°C |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | SC-74A,SOT-753 |
| 供給者のデバイスパッケージ | SOT-23-5 |
| 基本製品番号 | AP2204 |
特徴AP2204K-ADJTRG1
* 広い入力電圧範囲: 2.6V から 24V
* 幅広く出力電圧範囲: 1.24V から 22V
*優れたリップル拒絶: 60dB@f = 1kHz
*低脱出電圧:VDROP = 100mV@IOUT = 100μA
* 低地流
* 高出力電圧精度
*低ESRセラミックコンデンサと互換性
* 優れたライン/負荷規制
* 熱停止機能
*完全に鉛無し,完全にRoHS対応 (注1)
*ハロゲンとアンチモンなし. 緑色装置 (注3)
適用するAP2204K-ADJTRG1
AP2204シリーズは,高電圧EPNPプロセスで製造された正電圧調節ICです.
環境と輸出分類AP2204K-ADJTRG1
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 3 (168 時間) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
