詳細情報 |
|||
| バッテリーの化学: | リチウムイオン/ポリマー | 細胞数: | 1 | 3 |
|---|---|---|---|
| 電流 - 充電中: | 定数 - プログラム可能 | プログラム可能な機能: | 現在、タイマー |
| 欠陥対策: | 温度に | 充電電流 - 最大: | 2A |
| 電池のパックの電圧: | 8.4V | 電圧-供給（最高）: | 16V |
製品の説明

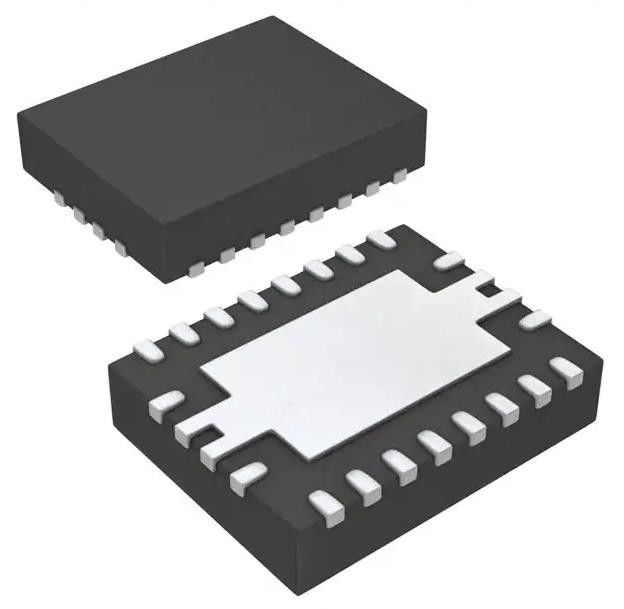

BQ24123RHLRG4 充電器IC リチウムイオン/ポリマー 20-VQFN (3.5x4.5)
仕様BQ24123RHLRG4
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| バッテリー充電器 | |
| Mfr | テキサス・インストラクション |
| シリーズ | bqSWITCHERTM |
| パッケージ | テープ&ロール (TR) |
| バッテリー化学 | リチウムイオン/ポリマー |
| 細胞数 | 1 ~ 3 |
| 電流 - 充電 | 常数 - プログラム可能 |
| プログラム できる 特徴 | 電流,タイマー |
| 欠陥対策 | 超熱 |
| 充電電流 - マックス | 2A |
| バッテリーパックの電圧 | 8.4V |
| 電圧 - 供給 (最大) | 16V |
| インターフェース | - |
| 動作温度 | -40°C ~ 85°C (TA) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 20-VFQFN 露出パッド |
| 供給者のデバイスパッケージ | 20-VQFN (3.5×4.5) |
| 基本製品番号 | BQ24123 |
特徴BQ24123RHLRG4
* EMI の 性能 を 向上 さ せる
* 2A までの充電率のための統合電力 FET
* 1, 2 または 3 細胞のリオンとリオリンポリマーバッテリーパックに適しています
* 同期固定周波数PWMコントローラ 0~100%の作業サイクルで1.1MHzで動作
* 高精度電圧と電流の調節
* LEDまたはホストプロセッサのステータス出力 インターフェースは,充電進行,充電完了,欠陥,ACアダプターの現在の状態を示します
* 20V絶対最大電圧 INとOUTピン
* 高端電池電流を正確に検出する
* バッテリー温度モニタリング
* 低電力消費のための自動睡眠モード
* バッテリーの排水防止
* 熱停止と保護
* バッテリー検出機能
*20ピン3.5mm×4.5mmのVQFNパッケージで入手可能
適用するBQ24123RHLRG4
• 手持ち 製品
• 携帯 の メディア プレーヤー
• 産業用 医療用 機器
• 携帯 器具
• 携帯 の DVD プレーヤー
環境と輸出分類BQ24123RHLRG4
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 2 (1年) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
