詳細情報 |
|||
| 回路数: | 4 | 入力の数: | 2 |
|---|---|---|---|
| 電圧 - 供給: | 3V～18V | 現在-静止（最高）: | 1つのµA |
| 現在-高い出力低い: | 3.4mA、3.4mA | 入れられた論理のレベル-低速: | 1.5V~4V |
| 高い入れられた論理のレベル-: | 3.5V | 11V | 最大伝搬遅延 @ V、最大 CL: | 90ns @ 15V、50pF |
製品の説明

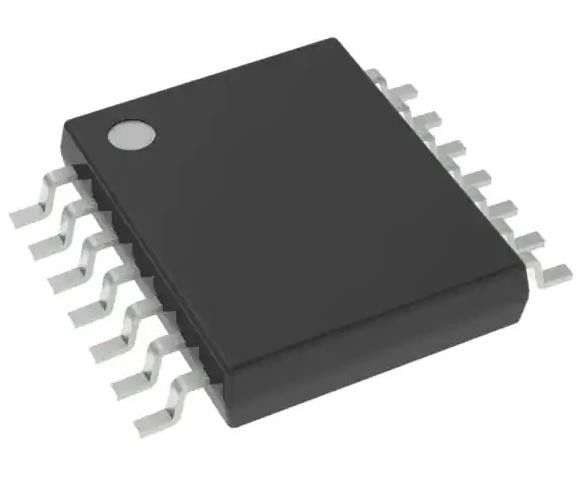

CD4011BPWR NANDゲート統合回路チップIC 4チャンネル 14-TSSOP
仕様CD4011BPWR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 論理 | |
| ゲートとインバーター | |
| Mfr | テキサス・インストラクション |
| シリーズ | 4000B |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | アクティブ |
| ロジックタイプ | NANDゲート |
| 回路数 | 4 |
| 入力数 | 2 |
| 特徴 | - |
| 電圧 - 供給 | 3V~18V |
| 電流 - 静止状態 (最大) | 1 μA |
| 電流 - 出力高,低 | 3.4mA,3.4mA |
| 入力論理レベル - 低い | 1.5V~4V |
| 入力論理レベル - 高 | 3.5V~11V |
| 最大増殖遅延 @ V,最大CL | 90ns @ 15V,50pF |
| 動作温度 | -55°C ~ 125°C |
| マウントタイプ | 表面マウント |
| 供給者のデバイスパッケージ | 14-TSSOP |
| パッケージ/ケース | 14-TSSOP (0.173",4.40mm 幅) |
| 基本製品番号 | CD4011 |
特徴CD4011BPWR
*伝播遅延時間 = 60 ns (典型的には) atCL= 50 pF,VDD=10 V
*バッファリング入力と出力
*標準化された対称出力特性
*最大入力電流は18 Voverの全パッケージ温度範囲で1 pA,18 Vと250Cで100 nA
*20Vの静止電流に対して100%試験
*5V,10V,および15Vのパラメータ評価
適用するCD4011BPWR
CD4011B,CD40128およびCD40238NANDゲートは,システム設計者にNAND機能の直接的な実装を提供し,既存のCMOSゲートファミリーを補完します.すべての入力と出力はバッファー化されています.
環境と輸出分類CD4011BPWR
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
