詳細情報 |
|||
| 回路数: | 6 | 入力の数: | 1 |
|---|---|---|---|
| 電圧 - 供給: | 3V～18V | 現在-静止（最高）: | 4μA |
| 現在-高い出力低い: | 4.3mA,24mA | 入れられた論理のレベル-低速: | 1V | 2.5V |
| 高い入れられた論理のレベル-: | 4V | 12.5V | 最大伝搬遅延 @ V、最大 CL: | 50ns @ 15V、50pF |
製品の説明

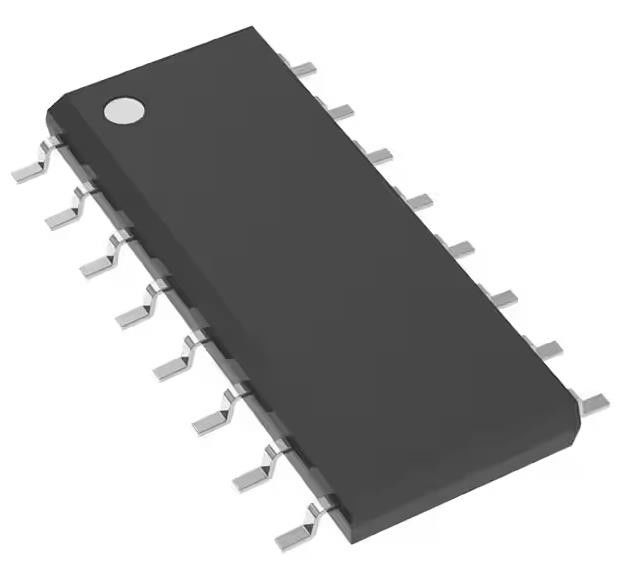

CD4049UBDR 集積回路チップインバーターIC 6チャンネル 16-SOIC
仕様CD4049UBDR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 論理 | |
| ゲートとインバーター | |
| Mfr | テキサス・インストラクション |
| シリーズ | 4000B |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | アクティブ |
| ロジックタイプ | インバーター |
| 回路数 | 6 |
| 入力数 | 1 |
| 特徴 | - |
| 電圧 - 供給 | 3V~18V |
| 電流 - 静止状態 (最大) | 4 μA |
| 電流 - 出力高,低 | 4.3mA,24mA |
| 入力論理レベル - 低い | 1V~2.5V |
| 入力論理レベル - 高 | 4V~12.5V |
| 最大増殖遅延 @ V,最大CL | 50ns @ 15V,50pF |
| 動作温度 | -55°C ~ 125°C |
| マウントタイプ | 表面マウント |
| 供給者のデバイスパッケージ | 16-SOIC |
| パッケージ/ケース | 16-SOIC (0.154",3.90mm 幅) |
| 基本製品番号 | CD4049 |
特徴CD4049UBDR
CD4049UB 逆転
• CD4050B 逆転しない
• 2 TTL の負荷を駆動するための高シンク電流
• 高レベルから低レベルへの論理変換
• 20V の静止電流を100% テスト
• 最大入力電流は18Vで全パッケージ温度範囲で1μA;18Vと25°Cで100nA
• 5V,10Vと15Vのパラメトリック評価
適用するCD4049UBDR
• CMOS から DTL または TTL ヘックス 変換機
• CMOS 電流シンクまたは源駆動器
• CMOS 高低論理レベル変換機
環境と輸出分類CD4049UBDR
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
