詳細情報 |
|||
| 出力構成: | 半分橋 | 申請: | 同期木びき台のコンバーター |
|---|---|---|---|
| インターフェース: | PWM | PWM: | 誘導 |
| テクノロジー: | 力MOSFET | 現在-出力/チャネル: | 45A |
| 現在-ピーク出力: | 67A | 電圧 - 負荷: | 4.5V | 16V |
製品の説明

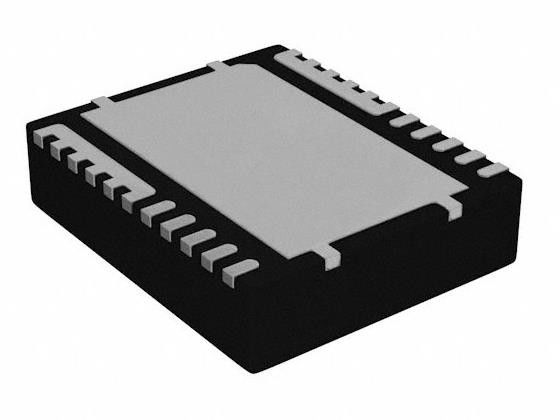

CSD95373AQ5M ハーフブリッジドライバー 同期バック変換器 パワー MOSFET 12-LSON-CLIP
仕様CSD95373AQ5M
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| フル・ハフ・ブリッジドライバー | |
| Mfr | テキサス・インストラクション |
| シリーズ | NexFETTM |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | アクティブ |
| 出力構成 | ハーフブリッジ |
| 申請 | シンクロンバック変換機 |
| インターフェース | PWM |
| 負荷タイプ | 誘導性 |
| テクノロジー | パワー MOSFET |
| Rdsオン (タイプ) | - |
| 電流 - 出力/チャネル | 45A |
| 電流 - 最大出力 | 67A |
| 電圧 - 供給 | 4.5V~5.5V |
| 電圧 - 負荷 | 4.5V~16V |
| 動作温度 | -55°C ~ 150°C (TJ) |
| 特徴 | ブートストラップ回路,状態フラグ |
| 欠陥対策 | 超高温 射出率 UVLO |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 12-PowerLFDFN |
| 供給者のデバイスパッケージ | 12-LSON-CLIP (5x6) について |
| 基本製品番号 | CSD95373 |
特徴CSD95373AQ5M
* 45 連続稼働電流能力
* 25A で 92.6% のシステム効率
* 25A で 2.6 W の超低電源損失
* 高周波操作 (2 MHz まで)
*高密度 - SON 5 x 6mm 足跡
*超低誘導力パッケージ
* システム最適化PCBフットプリント
* 3.3Vと5VのPWM信号は互換性がある
* FCCM のダイオード エミュレーション モード
* アナログ温度出力
* 3つの状態のPWM入力
* 統合されたブートストラップスイッチ
* 撃ち抜けるための最適化された死時間
* RoHS 準拠 - 鉛のない端末塗装
* ハロゲンフリー
適用するCSD95373AQ5M
* 多相同期バック変換器
- 高周波アプリケーション
- 高電流,低負荷サイクルアプリケーション
* 負荷点 Dc-Dc変換器
* メモリ と グラフィック カード
* デスクトップとサーバー VR11.x と VR12.x forVCore 同期バック変換器
環境と輸出分類CSD95373AQ5M
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 2 (1年) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
