詳細情報 |
|||
| 機能: | 並直列交換回路 | データレート: | 1.4Gbps |
|---|---|---|---|
| 入れられたタイプ: | FPDリンクIII、LVDS | 出力型: | LVCMOS |
| 入力の数: | 1 | 出力の数: | 12 |
| 電圧 - 供給: | 1.71V～1.89V、3V～3.6V | 動作温度: | -40°C | 105°C （TA） |
製品の説明

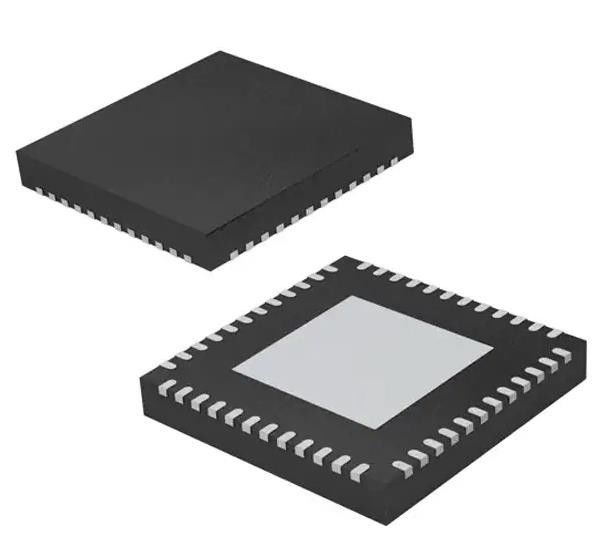

DS90UB914QSQX/NOPB 1.4Gbps デシリアライザー 1 入力 12 出力 48-WQFN (7x7)
仕様DS90UB914QSQX/NOPB
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| インターフェース | |
| シリアライザー,デシリアライザー | |
| Mfr | テキサス・インストラクション |
| シリーズ | 自動車,AEC-Q100 |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | アクティブ |
| 機能 | デセリアライザー |
| データレート | 1.4Gbps |
| 入力タイプ | FPD-Link III,LVDSについて |
| 出力型 | LVCMOS |
| 入力数 | 1 |
| 出力数 | 12 |
| 電圧 - 供給 | 1.71V ~ 1.89V, 3V ~ 3.6V |
| 動作温度 | -40°C~105°C (TA) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 48-WFQFN 露出パッド |
| 供給者のデバイスパッケージ | 48-WQFN (7x7) |
| 基本製品番号 | DS90UB914 |
特徴DS90UB914QSQX/NOPB
* 10MHz から 100MHz 入力 ピクセル 時計 サポート
* シングル・ディフェリエンシャル・ペアの相互接続
* プログラム可能なデータ・ペイロード:
- 10 ビット・ペイロード 最大 100 MHz
- 12 ビットのパイルロード 75 MHz まで
* 400kHzで12Cサポートの連続低遅延双方向制御インターフェースチャンネル
* 2:1 マルチプレクサー 2 つのインプットメーカーの間で選択する
* DCバランスコード付きの組み込みクロックで,AC結合インターコネクトをサポート
* 25メートルまで運転できる シールド 扭曲ペア
*受信エグライザー ケーブル損失の変化に自動的に適応
* 4つの専用汎用入力/出力PIN (GPIO) は,シリアライザーとデシリアライザーの両方で利用できます.
* リンク完全性を検証するためのLOCK出力報告ピンとAT-SPEED BISTDiagnosis機能
*1.8V2.8Vまたは3.3V互換性のある並列入力シリアライザー
*1.8Vの単一電源
* ISO 10605 と IEC 61000-4-2 ESD に準拠する
* 自動車用品:AEC-Q100 グレード2合格
* 温度範囲 -40°C から +105°C
* 小型シリアライザーフットプリント (5mm x 5mm)
* デセリアライザーのEMI/EMC緩和
- プログラム可能なスペクトル (SSCG) 出力
- 受信機が分断された出力
適用するDS90UB914QSQX/NOPB
* 衝突緩和のための前面または後ろのカメラ
* 駐車支援のための周囲の眺め
環境と輸出分類DS90UB914QSQX/NOPB
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 3 (168 時間) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | 5A991B1 |
| HTSUS | 8542.39.0001 |
