詳細情報 |
|||
| トランジスター タイプ: | 前偏りのあるNPN - | 現在-コレクター（（最高） IC）: | 100 mA |
|---|---|---|---|
| 電圧-コレクターのエミッターの故障（最高）: | 50ボルト | 抵抗器-基盤（R1）: | 10のkOhms |
| 抵抗器-エミッターの基盤（R2）: | 47のkOhms | DCの現在の利益（hFE） （分） @ IC、Vce: | 68 @ 5mA, 5V |
| Vceの飽和（最高） @ Ib、IC: | 300mV @ 250μA, 5mA | 現在-コレクターの締切り（最高）: | 500nA |
製品の説明

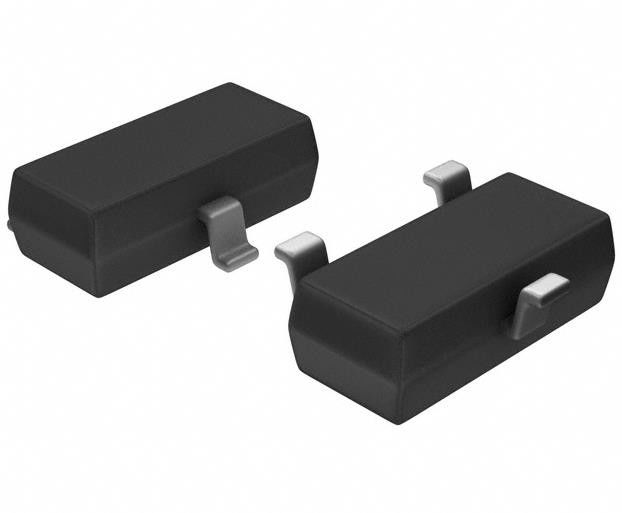

DTC114YKA-T146 バイアス式バイポラールトランジスタ 50 V 100 mA 250 MHz 200 mW
仕様DTC114YKA-T146
| タイプ | 記述 |
| カテゴリー | 離散半導体製品 |
| トランジスタ | |
| 双極性 (BJT) | |
| 単一のバイアスバイアスバイアストランジスタ | |
| Mfr | ローム半導体 |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | アクティブ |
| トランジスタタイプ | NPN - 偏見がある |
| 電流 - コレクター (Ic) (最大) | 100mA |
| 電圧 - コレクターエミッター分解 (最大) | 50V |
| 抵抗 - ベース (R1) | 10キロオム |
| レジスタ - エミッターベース (R2) | 47キロオム |
| DC電流増幅 (hFE) (分) @ Ic, Vce | 68 @ 5mA, 5V |
| Vce 飽和度 (最大) @ Ib, Ic | 300mV @ 250μA, 5mA |
| 電流 - コレクター切断値 (最大) | 500nA |
| 頻度 - 移行 | 250 MHz |
| パワー - マックス | 200mW |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | TO-236-3,SC-59,SOT-23-3 |
| 供給者のデバイスパッケージ | SMT3 |
| 基本製品番号 | DTC114 |
特徴DTC114YKA-T146
1) 内蔵バイアスレジスタ,R1 = 10kΩ,R2 = 47kΩ
2) 内蔵バイアスレジスタは,外部入力レジスタを接続することなくインバーター回路の構成を可能にします (内部回路を参照).
3) オン/オフ条件のみを操作のために設定し,回路設計を容易にする.
4) 補完PNPタイプ:DTA114Yシリーズ
DTC114YKA-T146の応用
インバーター,インターフェイス,ドライバ
環境と輸出分類DTC114YKA-T146
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8541.21.0075 |
