詳細情報 |
|||
| 現在-コレクター（（最高） IC）: | 100mA | 電圧-コレクターのエミッターの故障（最高）: | 50ボルト |
|---|---|---|---|
| 抵抗器-基盤（R1）: | 47キロオム 10キロオム | DCの現在の利益（hFE） （分） @ IC、Vce: | 80 @ 5mA、10V |
| Vceの飽和（最高） @ Ib、IC: | 250mV @ 300μA, 10mA | 現在-コレクターの締切り（最高）: | 500nA |
| パワー最高: | 500mW | マウントタイプ: | 表面マウント |
製品の説明

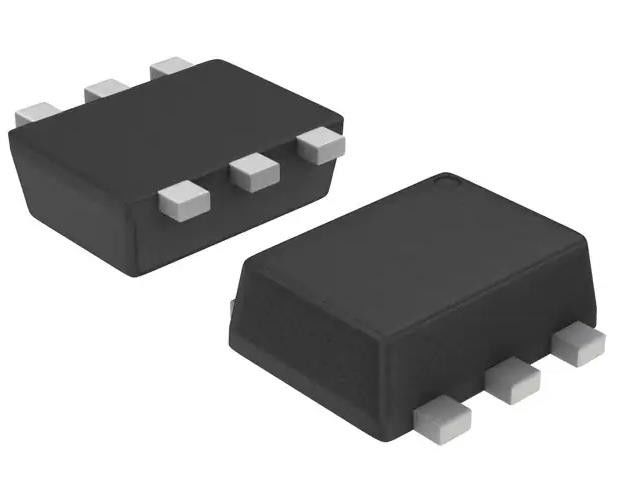

EMD4DXV6T1G バイアス型バイポラートランジスタ 1 NPN 1 PNP 50V 100mA 500mW
仕様EMD4DXV6T1G
| タイプ | 記述 |
| カテゴリー | 離散半導体製品 |
| トランジスタ | |
| 双極性 (BJT) | |
| バイポーラトランジスタ配列 | |
| Mfr | 一半 |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | アクティブ |
| トランジスタタイプ | 1 NPN, 1 PNP - バイアス (ダブル) |
| 電流 - コレクター (Ic) (最大) | 100mA |
| 電圧 - コレクターエミッター分解 (最大) | 50V |
| 抵抗 - ベース (R1) | 47キロオム 10キロオム |
| レジスタ - エミッターベース (R2) | 47kOhms |
| DC電流増幅 (hFE) (分) @ Ic, Vce | 80 @ 5mA, 10V |
| Vce 飽和度 (最大) @ Ib, Ic | 250mV @ 300μA, 10mA |
| 電流 - コレクター切断値 (最大) | 500nA |
| 頻度 - 移行 | - |
| パワー - マックス | 500mW |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | SOT-563,SOT-666 |
| 供給者のデバイスパッケージ | SOT-563 |
| 基本製品番号 | EMD4DXV6 |
特徴EMD4DXV6T1G
• 円形 の 設計 を 簡素 に する
• 板 の 空間 を 減らす
• 部品数 を 減らす
• NSVプレフィックス 自動車用およびユニークなサイトおよび制御変更要件を必要とする他のアプリケーション; AEC−Q101 資格があり,PPAP 対応
• これはPb−フリーデバイスです
適用するEMD4DXV6T1G
BRT (バイアスレジスタトランジスタ) は,2つのレジスタからなるモノリシックバイアスネットワークを持つ単一のトランジスタを含みます. シリーズベースレジスタとベース-エミッターレジスタ.
環境と輸出分類EMD4DXV6T1G
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8541.21.0095 |
