詳細情報 |
|||
| 実験室/CLBsの数: | 1172 | 論理素子/細胞の数: | 18752 |
|---|---|---|---|
| 総RAMビット: | 239616 | I/O の数: | 152 |
| 電圧 - 供給: | 1.15V | 1.25V | マウントタイプ: | マウントタイプ |
| 動作温度: | -40°C | 100°C （TJ） | パッケージ/ケース: | 256-LBGA |
製品の説明

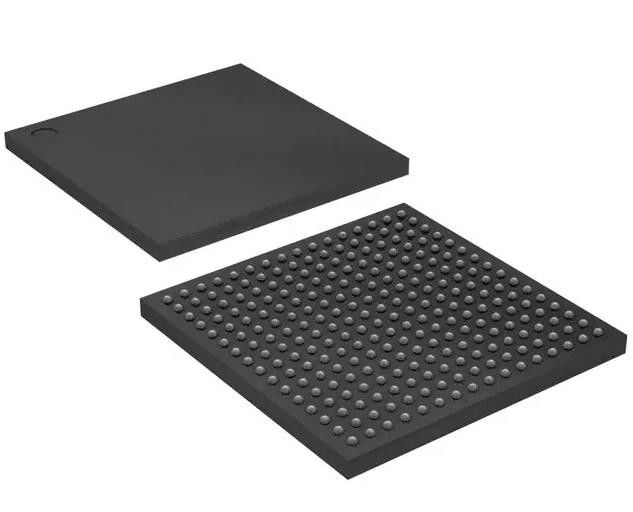

EP2C20F256I8N サイクロン®II フィールドプログラム可能なゲートアレイ (FPGA) IC 152 239616 18752
仕様EP2C20F256I8N
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 埋め込み | |
| FPGA (フィールドプログラム可能なゲートアレイ) | |
| Mfr | インテル |
| シリーズ | サイクロン®II |
| パッケージ | トレー |
| 製品の状況 | アクティブ |
| LAB/CLBの数 | 1172 |
| 論理要素/セルの数 | 18752 |
| RAM ビットの総数 | 239616 |
| I/O の数 | 152 |
| 電圧 - 供給 | 1.15V ~ 1.25V |
| マウントタイプ | 表面マウント |
| 動作温度 | -40°C~100°C (TJ) |
| パッケージ/ケース | 256-LBGA |
| 供給者のデバイスパッケージ | 256-FBGA (17x17) |
| 基本製品番号 | EP2C20 |
特徴EP2C20F256I8N
■高密度建築 4,608〜68,416 LE
● M4K 組み込みメモリ ブロック
● 利用 できる 論理 を 減らさ ず に 1,1 Mbits の RAM まで 利用 できる
● ブロックあたり 4,096 ビット (対等ビット 512 を含むブロックあたり 4,608 ビット)
● ×1, ×2, ×4, ×8, ×9, ×16, ×18, ×32 および ×36 の変数式ポート構成
● ×1, ×2, ×4, ×8, ×9, ×16 および ×18 モードでの真のダブルポート (読み取りと書き込みの1つ,読み取りの2つ,または書き込みの2つ) 操作
● 書き込み中にデータ入力マスクを有効にする
● 260MHz まで 動作 する
適用するEP2C20F256I8N
Cyclone® IIデバイスは,カスタムロジックを実装するための二次元行列および列ベースのアーキテクチャを含んでいます.
環境と輸出分類EP2C20F256I8N
| ATRIBUTE について | 記述 |
| RoHS 状態 | RoHS に準拠する |
| 湿度感度レベル (MSL) | 3 (168 時間) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | 3A991D |
| HTSUS | 8542.39.0001 |
この製品の詳細を知りたい
