詳細情報 |
|||
| 実験室/CLBsの数: | 144 | 論理素子/細胞の数: | 1152 |
|---|---|---|---|
| 総RAMビット: | 12288 | I/O の数: | 147 |
| ゲートの数: | 63000 | 電圧 - 供給: | 4.5V~5.5V |
| マウントタイプ: | 表面マウント | 動作温度: | -40°C ~ 85°C (TA) |
製品の説明

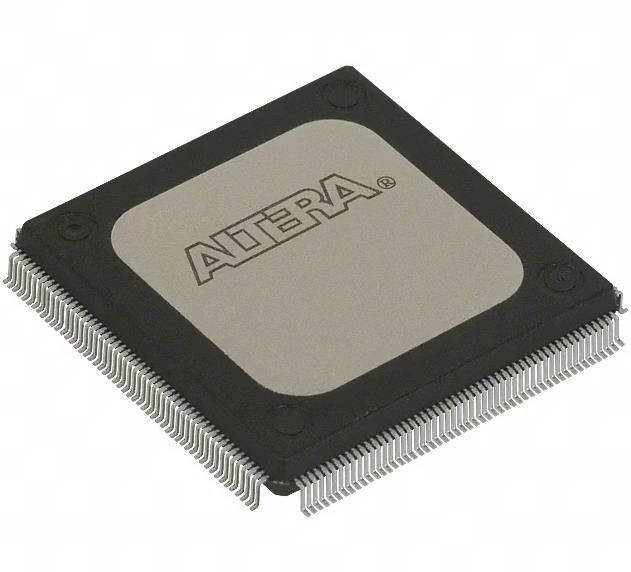

EPF10K20RI208-4N FLEX-10K フィールドプログラム可能なゲートアレイ (FPGA) IC 147 12288 1152
仕様EPF10K20RI208-4N
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 埋め込み | |
| FPGA (フィールドプログラム可能なゲートアレイ) | |
| Mfr | インテル |
| シリーズ | FLEX-10K® |
| パッケージ | トレー |
| 製品の状況 | 時代遅れ |
| LAB/CLBの数 | 144 |
| 論理要素/セルの数 | 1152 |
| RAM ビットの総数 | 12288 |
| I/O の数 | 147 |
| 門 の 数 | 63000 |
| 電圧 - 供給 | 4.5V~5.5V |
| マウントタイプ | 表面マウント |
| 動作温度 | -40°C ~ 85°C (TA) |
| パッケージ/ケース | 208-BFQFP 露出パッド |
| 供給者のデバイスパッケージ | 208-RQFP (28x28) |
| 基本製品番号 | EPF10K20 |
特徴EPF10K20RI208-4N
■ システム・オン・ア・プログラム・チップ (SOPC) 統合を提供する業界初の組み込みプログラム可能な論理装置 (PLD) シリーズ
効率的なメモリや特殊な論理機能などのメガ機能を実装するための埋め込み配列
一般的な論理関数のための論理配列
■ 高密度
典型的なゲートは1万~25万 (表1と表2参照)
組み込み配列ブロック (EAB) 単位で最大40,960ビットRAM; 2,048ビット,これらはすべて論理容量を削減することなく使用できます
■ システムレベルの特徴
MultiVoltTM I/O インターフェイスサポート
FLEX® 10KA装置の5.0V対応の入力ピン
低電力消費 (ほとんどのデバイスのスタンバイモードでは典型的な仕様は0.5mA未満)
FLEX 10KおよびFLEX 10KAデバイスは,周辺部品の相互接続をサポートする.2
FLEX 10KAデバイスには,3.3V PCI準拠のためにピン・バイ・ピンのベースで選択できる,引き上げ式クランプダイオードが含まれます.
選択 FLEX 10KA デバイスは,8.0 以上の負荷で5.0V PCI バスをサポートします
組み込まれており,デバイスロジックを使わずに利用できる,IEEE Std. 1149.1-1990 に準拠する,共同テストアクショングループ (JTAG) の境界スキャンテスト (BST) 回路
適用するEPF10K20RI208-4N
Altera の FLEX 10K デバイスは,業界初の組み込み PLD です.再構成可能な CMOS SRAM 要素に基づいています.Flexible Logic Element MatriX (FLEX) アーキテクチャは,共通のゲートアレイメガ機能を実装するために必要なすべての機能を組み込む.
環境と輸出分類EPF10K20RI208-4N
| ATRIBUTE について | 記述 |
| 湿度感度レベル (MSL) | 3 (168 時間) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | 3A991D |
| HTSUS | 8542.39.0001 |
