詳細情報 |
|||
| 回路数: | 4 | スルーレート: | 0.4V/µs |
|---|---|---|---|
| 利益帯域幅プロダクト: | 1.3 MHz | 現在-入れられたバイアス: | 20 nA |
| 電圧-入れられたオフセット: | 2 mV | 現在-供給: | 1.5mA |
| 現在-出力/チャネル: | 40 mA | 電圧-供給のスパン（分）: | 3ボルト |
| ハイライト: | LM324APT,LM324APT 統合回路チップ,14-TSSOP 一般用途アンプIC |
||
製品の説明

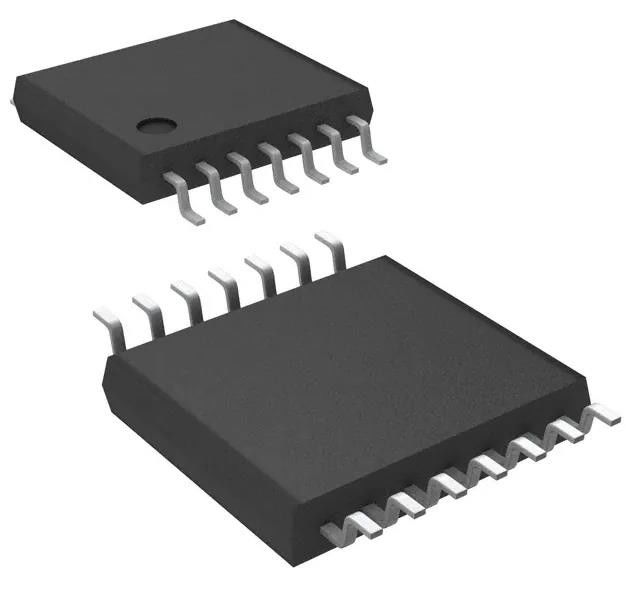

LM324APT 集積回路チップ 一般用途増幅器 4回路 14-TSSOP
仕様LM324APT
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 線形 | |
| 増幅器 | |
| 計器,OPアンプ,バッファアンプ | |
| Mfr | STMマイクロ電子機器 |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | アクティブ |
| 増幅器のタイプ | 一般的な目的 |
| 回路数 | 4 |
| 出力型 | - |
| 流産率 | 0.4V/μs |
| 帯域幅増加製品 | 1.3 MHz |
| 電流 - 入力バイアス | 20 nA |
| 電圧 - 入力オフセット | 2mV |
| 電流 - 供給 | 1.5mA |
| 電流 - 出力/チャネル | 40mA |
| 電圧 - 供給範囲 (分) | 3V |
| 電圧 - 供給範囲 (最大) | 30V |
| 動作温度 | 0°C ~ 70°C |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 14-TSSOP (0.173",4.40mm 幅) |
| 供給者のデバイスパッケージ | 14-TSSOP |
| 基本製品番号 | LM324 |
特徴LM324APT
• 幅広く増幅する帯域幅:1.3 MHz
• 入力コンモンモード電圧範囲には,地面が含まれます.
• 大幅な電圧増加: 100 dB
非常低電流/増幅器: 375 μA
低入力偏差電流: 20 nA
低入力電圧:最大3mV
低入力オフセット電流: 2nA
電力供給範囲が広い:
単一電源:3Vから30V
双電源: ±1.5Vから±15V
適用するLM324APT
LM124,LM224xおよびLM324xは,内部で実装された周波数補償を持つ4つの独立した高増幅動作増幅器で構成されています.電力供給源から電圧の幅が広い範囲で動いています.
環境と輸出分類LM324APT
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
