詳細情報 |
|||
| 頻度: | 50MHz~3.5GHz | RFのタイプ: | 携帯電話,CDMA,CDMA2000,EDGE,GSM,GPRS,TDMA,W-CDMA |
|---|---|---|---|
| 入れられた範囲: | -45dBm ~ 5dBm | 精度: | ±0.5dB |
| 電圧 - 供給: | 2.7V | 3.3V | 現在-供給: | 10 mA |
| マウントタイプ: | 表面マウント | パッケージ/ケース: | 6-WDFNはパッドを露出した |
| ハイライト: | LMV221SD/NOPB,LMV221SD/NOPB RF検出IC |
||
製品の説明

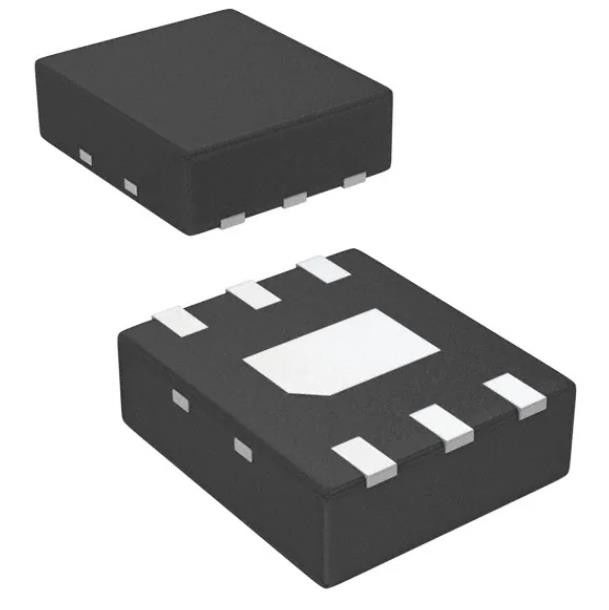

LMV221SD/NOPB RF検出器IC セルラーW-CDMA 50MHz ~ 3.5GHz -45dBm ~ 5dBm ±0.5dB
仕様LMV221SD/NOPB
| タイプ | 記述 |
| カテゴリー | RFとワイヤレス |
| RF検出器 | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | アクティブ |
| 頻度 | 50MHz~3.5GHz |
| RFタイプ | 携帯電話,CDMA,CDMA2000,EDGE,GSM,GPRS,TDMA,W-CDMA |
| 入力範囲 | -45dBm ~ 5dBm |
| 精度 | ±0.5dB |
| 電圧 - 供給 | 2.7V~3.3V |
| 電流 - 供給 | 10mA |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 6 WDFN 露出パッド |
| 供給者のデバイスパッケージ | 6-WSON (2.2x2.5) |
| 基本製品番号 | LMV221 |
特徴LMV221SD/NOPB
2.7-V から 3.3-V の電源電圧
• 40dB 線形 dB パワー検出範囲
・ 0.3V から 2V の出力電圧範囲
• 閉鎖
• 50MHzから3.5GHzまでのマルチバンド運用
• 0.5 dB の 精度 の 温度 補償
• 外部設定可能な出力フィルター帯域幅
• 2.5mm × 2.2mm × 0.8mm 6ピンWSONパッケージ
適用するLMV221SD/NOPB
• UMTS/CDMA/WCDMA RF パワー コントロール
• GSM/GPRS RF パワー コントロール
• PA モジュール
• IEEE 802.11b,g (WLAN)
環境と輸出分類LMV221SD/NOPB
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
