詳細情報 |
|||
| フィルタータイプ: | バンドパス | 頻度-締切りか中心: | 200KHz |
|---|---|---|---|
| フィルターの数: | 2 | フィルター順序: | 2番目 |
| 電圧 - 供給: | 2.7V ~ 11V, ±2.7V ~ 5.5V | マウントタイプ: | 表面マウント |
| パッケージ/ケース: | 16-SSOP （0.154"、3.90mmの幅） | 基本製品番号: | LT1568 |
| ハイライト: | LT1568IGN # TRPBF について,LT1568IGN # TRPBF フィルターIC |
||
製品の説明

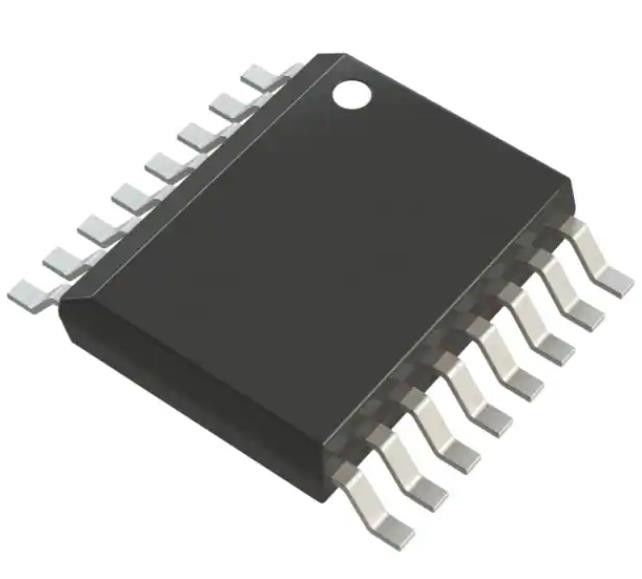

LT1568IGN # TRPBF バンドパス フィルター IC バンドパス 2nd Order 200kHz 16-SSOP
仕様LT1568IGN#TRPBF
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| インターフェース | |
| フィルター - アクティブ | |
| Mfr | アナログ・デバイスズ |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | アクティブ |
| フィルタータイプ | バンドパス |
| 頻度 - 切断値または中心値 | 200kHz |
| フィルター数 | 2 |
| フィルター順序 | 2番目 |
| 電圧 - 供給 | 2.7V ~ 11V, ±2.7V ~ 5.5V |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 16-SSOP (0.154",3.90mm 幅) |
| 供給者のデバイスパッケージ | 16-SSOP |
| 基本製品番号 | LT1568 |
特徴LT1568IGN#TRPBF
■ 1 つの3V電源で最大10MHzのセンター周波数
■使いやすさ 単一のレジスタ値が低パス切断周波数 (200kHz ≤ ƒC ≤ 5MHz) を設定し,不等しいレジスタ値が切断周波数を10MHzまで拡張します
■ 非常に柔軟性があり,異なるレジスタ値により,低パス転送機能が加益または加益なし (バターワース,チェビシェフまたはカスタム) が可能になります.
■ SNR = 92dB (ƒC = 2MHz, 2VP-P)
■THD = ¥84dB (ƒC = 2MHz, 1VP-P)
■ 内部コンデンサータ ±0.75% に切断
■単一の4極低通行フィルターまたは2極低通行フィルターのマッチドペア
■ バンドパスフィルターとして接続できます
■ 単端または差異的な出力
■ 単一の3V (2,7V Min) から ±5V の電源から動作する
■ 鉄道間出力電圧
適用するLT1568IGN#TRPBF
■ ディスクリートRCアクティブフィルターとLCフィルターモジュールを交換
■ アンチアリアス/リコンストラクションフィルター
■ 2 つのチャネル (IとQチャネル) (2 つのマッチした2 番目のオーダーフィルタを1 つのパッケージに)
■ 単端から微分変換へ
■ ビデオ信号処理
環境と輸出分類LT1568IGN#TRPBF
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
