詳細情報 |
|||
| アンプのタイプ: | 一般的な目的 | 一般的な目的: | 2 |
|---|---|---|---|
| 出力型: | - | 利益帯域幅プロダクト: | 24のMHz |
| スルーレート: | 10V/µs | 電圧-入れられたオフセット: | 100 µV |
| 現在-入れられたバイアス: | 300 nA | 現在-供給: | 2.15mA（×2チャンネル） |
製品の説明

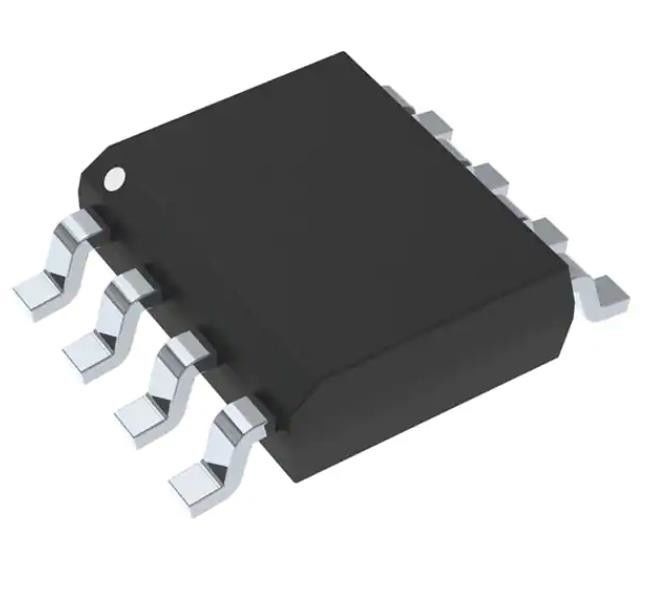

MC33272ADR2G 統合回路チップ 一般用途アンプ 2回路 8-SOIC
仕様MC33272ADR2G
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 線形 | |
| 増幅器 | |
| 計器,OPアンプ,バッファアンプ | |
| Mfr | 一半 |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | アクティブ |
| 増幅器のタイプ | 一般的な目的 |
| 回路数 | 2 |
| 出力型 | - |
| 流産率 | 10V/μs |
| 帯域幅増加製品 | 24 MHz |
| 電流 - 入力バイアス | 300 nA |
| 電圧 - 入力オフセット | 100 μV |
| 電流 - 供給 | 2.15mA (x2チャネル) |
| 電流 - 出力/チャネル | 37mA |
| 電圧 - 供給範囲 (分) | 3V |
| 電圧 - 供給範囲 (最大) | 36V |
| 動作温度 | -40°C ~ 85°C |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 8-SOIC (0.154",3.90mm 幅) |
| 供給者のデバイスパッケージ | 8-SOIC |
| 基本製品番号 | MC33272 |
特徴MC33272ADR2G
• 入力オフセット電圧 100V (タイプ) に切断
低入力バイアス電流: 300 nA
低入力オフセット電流: 3.0 nA
• 高出力抵抗: 16 M
低ノイズ: 18nV/√ Hz @ 1.0 kHz
• 高得益帯域幅製品: 24 MHz @ 100 kHz
• 高速スローレート: 10V/s
電力帯域幅: 160 kHz
• 優れた周波数安定性
• 単位増強安定:w/容量 500 pF までの負荷
• 大出力電圧振動: +14.1V/−14.6V
• 低総調和歪み: 0.003%
• 電源流出電流: 増幅器1台あたり2.15mA
単電源または分割電源操作: +3.0Vから+36Vまたは±1.5Vから±18V
• ESD ダイオード は 入力 装置 に 追加 的 な 保護 を 与え ます
• NCV前記は,ユニークなサイトと制御変更要件を必要とする自動車および他のアプリケーションのためのものです. AEC−Q100資格があり,PPAPに対応します.
• Pb−フリーパッケージが利用可能
適用するMC33272ADR2G
MC33272/74シリーズのモノリシック・オペレーションアンプは,革新的なバイポーラー・デザインコンセプトで製造されています.
環境と輸出分類MC33272ADR2G
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
