詳細情報 |
|||
| ロジックタイプ: | 緩衝し、非逆になる | エレメント数: | 4 |
|---|---|---|---|
| エレメントごとにビット数: | 1 | 入力タイプ: | - |
| 出力型: | 3 ステート | 現在-高い出力低い: | 24mA、24mA |
| 電圧 - 供給: | 2V~3.6V | 動作温度: | -40°C ~ 85°C (TA) |
製品の説明

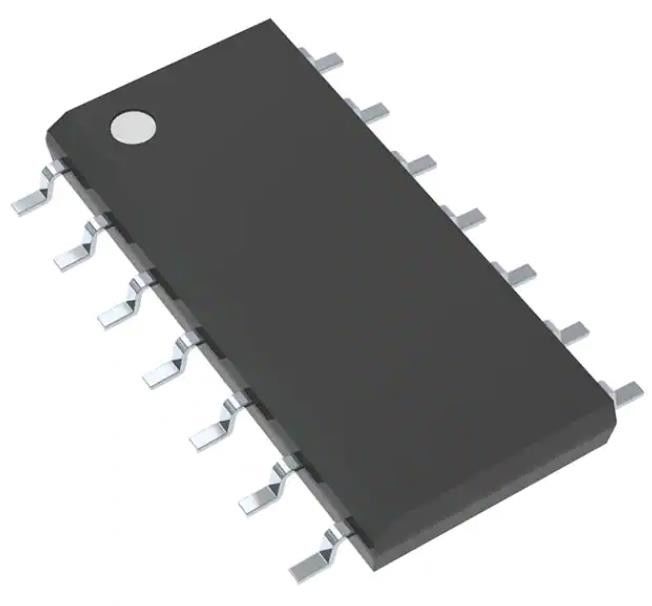

MC74LCX125DG バッファ 逆転しない 4 要素 1 ビット 1 要素 3 状態出力
仕様MC74LCX125DG
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 論理 | |
| バッファー,ドライバ,受信機,トランシーバー | |
| Mfr | 一半 |
| シリーズ | 74LCX |
| パッケージ | トューブ |
| 製品の状況 | アクティブ |
| ロジックタイプ | バッファー,逆転しない |
| エレメント数 | 4 |
| エレメントごとにビット数 | 1 |
| 入力タイプ | - |
| 出力型 | 3 州 |
| 電流 - 出力高,低 | 24mA 24mA |
| 電圧 - 供給 | 2V~3.6V |
| 動作温度 | -40°C ~ 85°C (TA) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 14-SOIC (0.154",3.90mm 幅) |
| 供給者のデバイスパッケージ | 14-SOIC |
| 基本製品番号 | 74LCX125 |
特徴MC74LCX125DG
*2.3から3.6VのVCC操作のために設計されています
* 5.0 V 容量 − 5.0 V TTL ロジック付きのインターフェース能力
* ライブ挿入と撤回をサポートします
* IOFF 仕様では,VCC = 0 V のとき,高い阻力を保証します.
* LVTTL対応
* LVCMOS対応
* 24 mA バランスされた出力 シンクとソース容量
* 3つの論理状態 (10A) の静電電流はゼロに近い. システムの電力需要を大幅に削減する.
* ロッチアップ性能 500 mA を超える
* ESD性能: 人間の体モデル >2000V 機械モデル >200V
* NLVプレフィックス 自動車用およびユニークなサイトおよび制御変更要件を必要とする他のアプリケーション; AEC−Q100 資格があり,PPAP 対応
* これらのデバイスは,Pb−フリー,ハロゲンフリー/BFRフリーで,RoHS対応です
適用するMC74LCX125DG
MC74LCX125は,2.3から3.6Vの電源から動作する高性能,非逆転クワッドバッファである.
環境と輸出分類MC74LCX125DG
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
