詳細情報 |
|||
| タイプ: | DC DCの調整装置 | トポロジー: | 向上させなさい（倍力） |
|---|---|---|---|
| 内部スイッチ: | そうだ | 出力数: | 1 |
| 電圧 - 電源 (最小): | 2.5V | 電圧-供給（最高）: | 6V |
| 電圧-出力: | 36V | 現在-出力/チャネル: | 1.33A （スイッチ） |
製品の説明

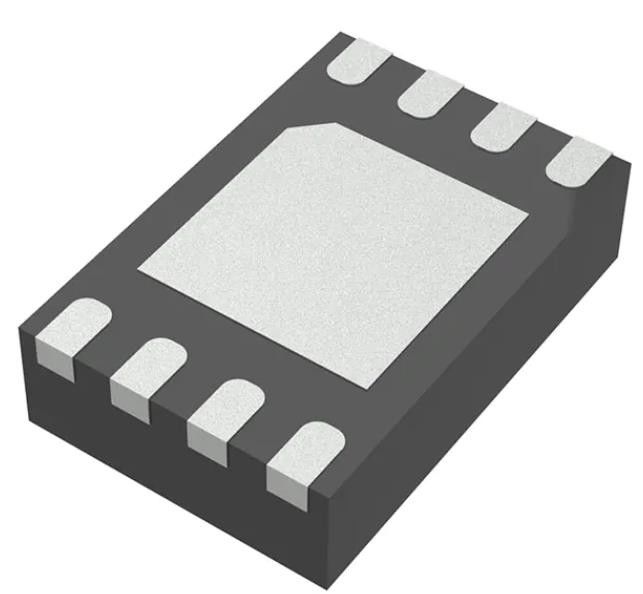

MP3305DD-LF-Z LEDドライバIC 1 出力 DC DC 調節器 PWM ディミング 1.33A 8-QFN
仕様MP3305DD-LF-Z LED
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| LEDドライバ | |
| Mfr | モノリティック・パワー・システムズ |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 製品の状況 | アクティブ |
| タイプ | DC DC調節器 |
| トポロジー | ステップアップ (ブース) |
| 内部スイッチ (s) | そうだ |
| 出力数 | 1 |
| 電圧 - 供給 (分) | 2.5V |
| 電圧 - 供給 (最大) | 6V |
| 電圧 - 出力 | 36V |
| 電流 - 出力/チャネル | 1.33A (スイッチ) |
| 頻度 | 2.2MHz |
| 暗くする | PWM |
| 申請 | バックライト |
| 動作温度 | -40°C ~ 85°C (TA) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 8-TFDFN 露出パッド |
| 供給者のデバイスパッケージ | 8-QFN (2x3) |
| 基本製品番号 | MP3305 |
特徴MP3305DD-LF-Z LED
• 内部電源 MOSFET
• 10 シリーズ 白色 LED まで 駆動
• 88% の 効率 に 達 する
• PWM 暗調周波数 250Hz から 50kHz
• 2.2MHz 固定 スイッチ 周波数
• 調整可能なオープンロードシャットダウンスロージングル (OVP)
• 200mV の低反射電圧
• UVLO,熱停止
内部 1.3A 電流制限
2mm × 3mm QFN8 パッケージで入手可能
適用するMP3305DD-LF-Z LED
• LCD パネル
• デジタル 画像 フレーム
• 手持ち の パソコン や PDA
• デジタル 静止 カメラ
• 小さなLCDディスプレイ
環境と輸出分類MP3305DD-LF-Z LED
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
