詳細情報 |
|||
| タイプ: | 受信機 | 申請: | LVDS |
|---|---|---|---|
| 運転者/受信機の数: | 0/4 | 受信機ヒステリシス: | 50 mV |
| データレート: | 400Mbps | 電圧 - 供給: | 3V~3.6V |
| 動作温度: | -40°C ~ 85°C | 供給者のデバイスパッケージ: | 16-TSSOP |
製品の説明

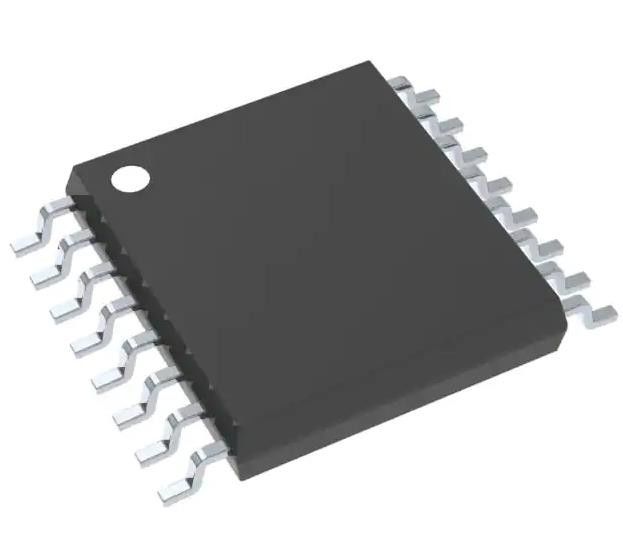

SN65LVDS33PWR 統合回路チップ 0/4 受信機 LVDS 16-TSSOP
仕様SN65LVDS33PWR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| インターフェース | |
| ドライバー,受信機,トランシーバー | |
| Mfr | テキサス・インストラクション |
| シリーズ | 65LVDS |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | アクティブ |
| タイプ | 受信機 |
| 議定書 | LVDS |
| 運転者/受信者の数 | 0/4 |
| デュプレックス | - |
| 受容器ヒステレス | 50mV |
| データレート | 400Mbps |
| 電圧 - 供給 | 3V~3.6V |
| 動作温度 | -40°C ~ 85°C |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 16-TSSOP (0.173",4.40mm 幅) |
| 供給者のデバイスパッケージ | 16-TSSOP |
| 基本製品番号 | 65LVDS33 |
特徴SN65LVDS33PWR
* 400 Mbps の信号速さ (※) と 200 Mxfr/s のデータ転送速さ
* 単一の3.3V電源で動作する
* -4Vから5Vの共通モード入力電圧範囲
* 共通モード入力電圧範囲全体で 50mV のヒステレシスで <+50 mV の差入入電圧
* LVDT製品に組み込まれた 110-2 ライン終了抵抗
* TSSOPパッケージング (33 種類のみ)
* TIA/EIA-644 (LVDS) に適合する
*アクティブ・ファールセーフはインプットなしで高レベルの出力を保証します
* バスピンのESD保護 15kVHBMを超え
*入力 パワーダウンで高インペダンス残ります
* TTL 入力は 5 V 対応
* AM26LS32,SN65LVDS32B,uA9637,SN65LVDS9637Bとピンの互換性
適用するSN65LVDS33PWR
この4つのLVDSデータライン受信機のファミリーは,業界で最も広い共通モード入力電圧範囲を提供しています.
環境と輸出分類SN65LVDS33PWR
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | 5A991B1 |
| HTSUS | 8542.39.0001 |
