詳細情報 |
|||
| ロジックタイプ: | 非逆になるトランシーバー | エレメント数: | 1 |
|---|---|---|---|
| エレメントごとにビット数: | 8 | ROutput タイプ: | 3 ステート |
| 現在-高い出力低い: | 32mA,64mA | 電圧 - 供給: | 4.5V~5.5V |
| 動作温度: | -40°C ~ 85°C (TA) | 供給者のデバイスパッケージ: | 20-SO |
製品の説明

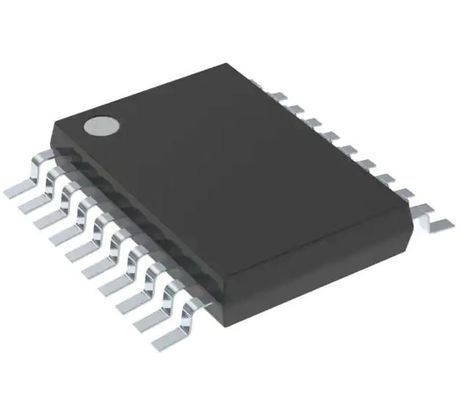

SN74ABT245BNSR トランシーバーIC 逆転しない 1 要素 3 状態 1 要素あたり 8 ビット
仕様SN74ABT245BNSR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 論理 | |
| バッファー,ドライバ,受信機,トランシーバー | |
| Mfr | テキサス・インストラクション |
| シリーズ | 74ABT |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | アクティブ |
| ロジックタイプ | トランシーバー,逆転しない |
| エレメント数 | 1 |
| エレメントごとにビット数 | 8 |
| 入力タイプ | - |
| 出力型 | 3 州 |
| 電流 - 出力高,低 | 32mA,64mA |
| 電圧 - 供給 | 4.5V~5.5V |
| 動作温度 | -40°C ~ 85°C (TA) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 20-SOIC (0.209",5.30mm 幅) |
| 供給者のデバイスパッケージ | 20-SO |
| 基本製品番号 | 74ABT245 |
特徴SN74ABT245BNSR
* 典型的なVOLP (出力地面反射) <1V VCC=5V,TA=25°C
*オフとパワーアップ 3つの状態のサポート ホット挿入
* ハイドライブ出力 (−32mA IOH,64mA IOL)
*JEDEC標準JESD 17あたり500mAを超えたロックアップ性能
* ESD保護はJESD22を超えています
−2000-V 人体モデル (A114-A)
− 200Vマシンモデル (A115-A)
適用するSN74ABT245BNSR
これらのオクトルバストランシーバーは,データバス間の非同期通信のために設計されています.デバイスは,AバスからBバスへ,またはBバスからAバスへデータを送信します.方向制御 (DIR) 入力の論理レベルに応じて装置を無効にするために出力可能 (OE) の入力を使用して,バスが効果的に隔離されます.
環境と輸出分類SN74ABT245BNSR
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
