詳細情報 |
|||
| ロジックタイプ: | そしてゲート | 回路数: | 4 |
|---|---|---|---|
| 入力の数: | 2 | 電圧 - 供給: | 2V | 6V |
| 現在-高い出力低い: | 24mA、24mA | 現在-静止（最高）: | 2 µA |
| 入れられた論理のレベル-低速: | 0.9V ~ 1.65V | 高い入れられた論理のレベル-: | 2.1V ~ 3.85V |
製品の説明

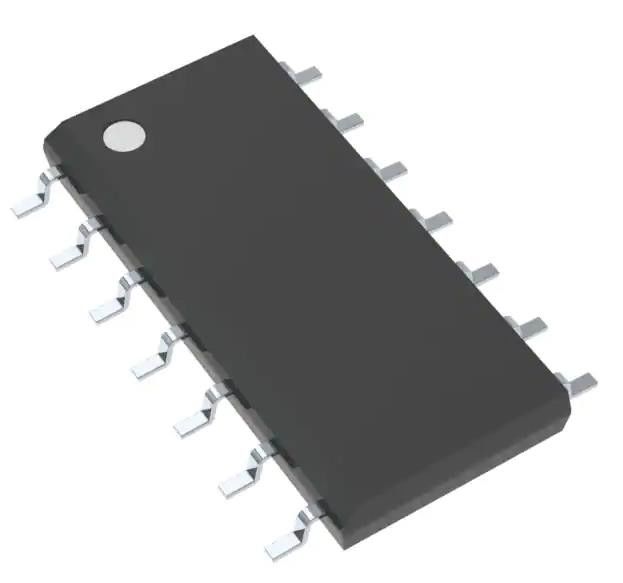

SN74AC08DR 統合回路チップとゲートIC 4チャンネル14SOIC
仕様SN74AC08DR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 論理 | |
| ゲートとインバーター | |
| Mfr | テキサス・インストラクション |
| シリーズ | 74AC |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | アクティブ |
| ロジックタイプ | ANDゲート |
| 回路数 | 4 |
| 入力数 | 2 |
| 特徴 | - |
| 電圧 - 供給 | 2V~6V |
| 電流 - 静止状態 (最大) | 2 μA |
| 電流 - 出力高,低 | 24mA 24mA |
| 入力論理レベル - 低い | 0.9V ~ 1.65V |
| 入力論理レベル - 高 | 2.1V ~ 3.85V |
| 最大増殖遅延 @ V,最大CL | 7.5ns @ 5V,50pF |
| 動作温度 | -40°C ~ 85°C |
| マウントタイプ | 表面マウント |
| 供給者のデバイスパッケージ | 14-SOIC |
| パッケージ/ケース | 14-SOIC (0.154",3.90mm 幅) |
| 基本製品番号 | 74AC08 |
特徴SN74AC08DR
2Vから6VのVCC操作
入力 6V までの電圧を受け入れる
5Vで最大TPD 7.5 ns
適用するSN74AC08DR
√AC08デバイスは4倍2入力の正ANDゲートである.これらのデバイスは,正論理でブル式関数Y = A BまたはY = A + Bを実行する.
環境と輸出分類SN74AC08DR
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
