詳細情報 |
|||
| ロジックタイプ: | そしてゲート | 入力の数: | 2 |
|---|---|---|---|
| 回路数: | 4 | 電圧 - 供給: | 1.65V | 3.6V |
| 現在-静止（最高）: | 10 µA | 現在-高い出力低い: | 24mA、24mA |
| 入れられた論理のレベル-低速: | 0.7V | 0.8V | 高い入れられた論理のレベル-: | 1.7V | 2V |
製品の説明

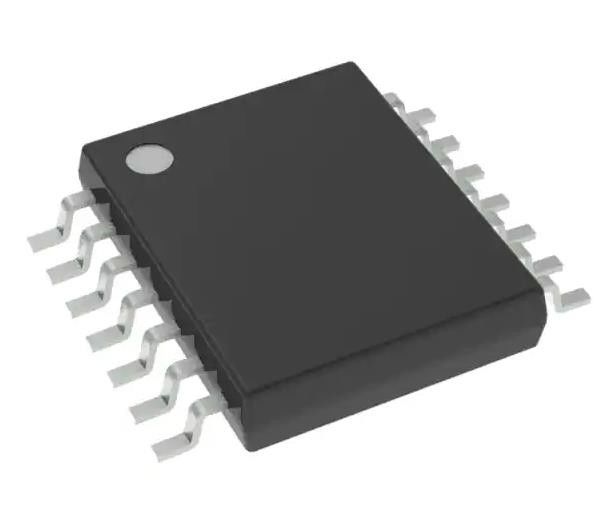

SN74ALVC08PWRとゲート 統合回路チップIC 4チャンネル14TSSOP
仕様SN74ALVC08PWR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 論理 | |
| ゲートとインバーター | |
| Mfr | テキサス・インストラクション |
| シリーズ | 74ALVC |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | アクティブ |
| ロジックタイプ | ANDゲート |
| 回路数 | 4 |
| 入力数 | 2 |
| 特徴 | - |
| 電圧 - 供給 | 1.65V~3.6V |
| 電流 - 静止状態 (最大) | 10 μA |
| 電流 - 出力高,低 | 24mA 24mA |
| 入力論理レベル - 低い | 0.7V~0.8V |
| 入力論理レベル - 高 | 1.7V~2V |
| 最大増殖遅延 @ V,最大CL | 2.9ns @ 3.3V,50pF |
| 動作温度 | -40°C ~ 85°C |
| マウントタイプ | 表面マウント |
| 供給者のデバイスパッケージ | 14-TSSOP |
| パッケージ/ケース | 14-TSSOP (0.173",4.40mm 幅) |
| 基本製品番号 | 74ALVC08 |
特徴SN74ALVC08PWR
• 1.65V から 3.6V まで
• 3.3 V で最大 2.9 ns の t pd
・ ±24mA出力ドライブ 3.3V
•JESD 17 単位で 250 mA を超えるロックアップ性能
• ESD 保護は JESD 22 を上回る
2000Vヒト体モデル (A114-A)
200Vの機械モデル (A115-A)
1000Vの充電装置モデル (C101)
適用するSN74ALVC08PWR
この4倍2入口の正ANDゲートは1.65Vから3.6VのVCC操作のために設計されています.
環境と輸出分類SN74ALVC08PWR
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
