詳細情報 |
|||
| ロジックタイプ: | 翻訳トランシーバー | エレメント数: | 8 |
|---|---|---|---|
| 出力型: | 3 ステート | 現在-高い出力低い: | 12mA、12mA |
| 電圧 - 供給: | 1.2V | 3.6V | 動作温度: | -40°C ~ 85°C (TA) |
| 供給者のデバイスパッケージ: | 48-TSSOP | ||
製品の説明

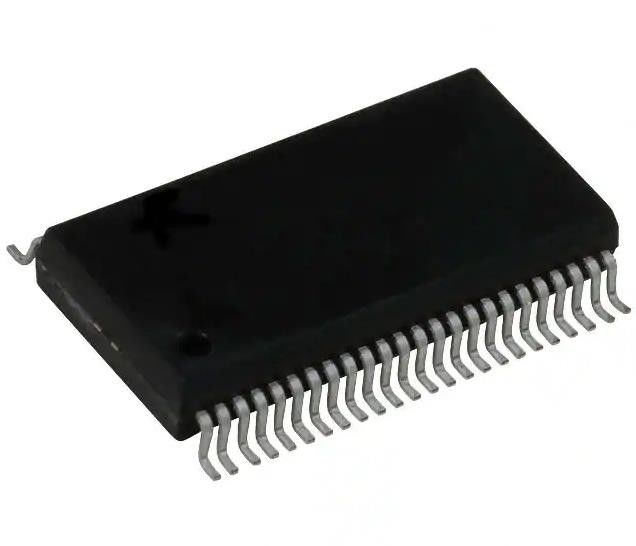

SN74AVC16T245DGGR トランスレーショントランシーバー 2 要素 8 ビット 1 要素 3 状態
仕様SN74AVC16T245DGGR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 論理 | |
| バッファー,ドライバ,受信機,トランシーバー | |
| Mfr | テキサス・インストラクション |
| シリーズ | 74AVC |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | アクティブ |
| ロジックタイプ | 翻訳トランシーバー |
| エレメント数 | 2 |
| エレメントごとにビット数 | 8 |
| 入力タイプ | - |
| 出力型 | 3 州 |
| 電流 - 出力高,低 | 12mA 12mA |
| 電圧 - 供給 | 1.2V~3.6V |
| 動作温度 | -40°C ~ 85°C (TA) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 48-TFSOP (0.240",6.10mm 幅) |
| 供給者のデバイスパッケージ | 48-TSSOP |
| 基本製品番号 | 74AVC16T245 |
特徴SN74AVC16T245DGGR
*制御入力 V/V.レベルはVccA電圧に参照されます.
* Vcc 隔離特性 - Vcc 入力がGND にある場合,両方のポートは高インパデンス状態にある
* 超電圧対応の入力と出力は,混合電圧モードのデータ通信を可能にします.
* 完全に設定可能な二重レール設計により,各ポートは1.2Vから3.6Vの電源供給範囲全体で動作できます.
* loff 部分的な電源停止モードの操作をサポート
* I/Oは4.6V対応
* 最大データレート
- 380 Mbps (1.8 Vから3.3 Vレベルシフト)
- 200 Mbps (<1.8 Vから3.3 Vレベルシフト)
- 200 Mbps (2.5 Vまたは1.8 Vにレベルシフト)
- 150 Mbps (1.5 V にレベルシフト)
- 100 Mbps (1.2Vへのレベルシフト)
* ラッチアップ性能 100 mA を超える JESD 78 クラスII
* ESD保護はJESD22を超えています
- 8000Vの人体モデル (A114-A)
- 200Vの機械モデル (A115-A)
- 1000V充電装置モデル (C101)
適用するSN74AVC16T245DGGR
• 個人用 電子 機器
• 産業
• 企業
• 電気通信
環境と輸出分類SN74AVC16T245DGGR
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
