詳細情報 |
|||
| タイプ: | そしてゲート | 回路数: | 4 |
|---|---|---|---|
| 入力の数: | 2 | 電圧 - 供給: | 4.75V~5.25V |
| 現在-高い出力低い: | 400μA,8mA | 400μA,8mA: | 0.8V |
| 高い入れられた論理のレベル-: | 2V | 最大伝搬遅延 @ V、最大 CL: | 最大伝搬遅延 @ V、最大 CL |
製品の説明

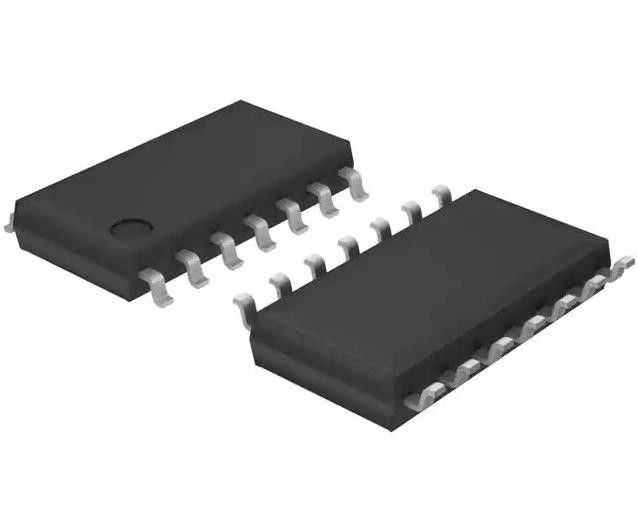

SN74LS08NSR 統合回路チップとゲートIC 4チャンネル14SOIC
仕様SN74LS08NSR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 論理 | |
| ゲートとインバーター | |
| Mfr | テキサス・インストラクション |
| シリーズ | 74LS |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | アクティブ |
| ロジックタイプ | ANDゲート |
| 回路数 | 4 |
| 入力数 | 2 |
| 特徴 | - |
| 電圧 - 供給 | 4.75V~5.25V |
| 電流 - 出力高,低 | 400μA,8mA |
| 入力論理レベル - 低い | 0.8V |
| 入力論理レベル - 高 | 2V |
| 最大増殖遅延 @ V,最大CL | 20ns @ 5V, 15pF |
| 動作温度 | 0°C ~ 70°C |
| マウントタイプ | 表面マウント |
| 供給者のデバイスパッケージ | 14-SO |
| パッケージ/ケース | 14-SOIC (0.209",5.30mm 幅) |
| 基本製品番号 | 74LS08 |
特徴SN74LS08NSR
* パッケージオプションには,プラスチック"小枠"パッケージ,セラミックチップキャリアおよびフラットパッケージ,プラスチックおよびセラミックDIPが含まれます.
* 信頼性のあるテキサス・インスツルメントの品質と信頼性
適用するSN74LS08NSR
この装置には4つの独立した2インプットANDゲートがあります
環境と輸出分類SN74LS08NSR
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
