詳細情報 |
|||
| ロジックタイプ: | 緩衝し、非逆になる | エレメント数: | 4 |
|---|---|---|---|
| エレメントごとにビット数: | 1 | 出力型: | 3 ステート |
| 現在-高い出力低い: | 2.6mA、24mA | 電圧 - 供給: | 4.75V~5.25V |
| 動作温度: | 0°C~70°C (TA) | 供給者のデバイスパッケージ: | 14-SO |
製品の説明

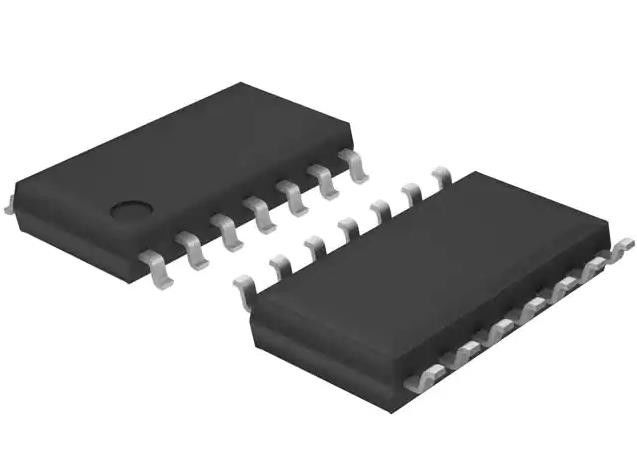

SN74LS126ANSR バッファ 逆転しない 4 要素 1 ビット 1 要素 3 状態出力
仕様SN74LS126ANSR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 論理 | |
| バッファー,ドライバ,受信機,トランシーバー | |
| Mfr | テキサス・インストラクション |
| シリーズ | 74LS |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| ロジックタイプ | バッファー,逆転しない |
| エレメント数 | 4 |
| エレメントごとにビット数 | 1 |
| 入力タイプ | - |
| 出力型 | 3 州 |
| 電流 - 出力高,低 | 2.6mA,24mA |
| 電圧 - 供給 | 4.75V~5.25V |
| 動作温度 | 0°C~70°C (TA) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 14-SOIC (0.209",5.30mm 幅) |
| 供給者のデバイスパッケージ | 14-SO |
| 基本製品番号 | 74LS126 |
特徴SN74LS126ANSR
*クワッドバスバッファー
* 3つの国の出力
* 各チャンの別々の制御
適用するSN74LS126ANSR
このバスのバッファには 3つの状態の出力があります高論理レベルでの追加的な駆動能力を持つTTL出力の低インパデンス特性を持つため,外部のプルアップ抵抗なしで重荷のバスラインを運転することができます..
環境と輸出分類SN74LS126ANSR
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
