詳細情報 |
|||
| ロジックタイプ: | 緩衝し、非逆になる | エレメント数: | 6 |
|---|---|---|---|
| エレメントごとにビット数: | 1 | 出力型: | 開いた下水管 |
| 現在-高い出力低い: | - 16mA | 電圧 - 供給: | 2V | 5.5V |
| 動作温度: | -40°C ~ 125°C (TA) | 供給者のデバイスパッケージ: | 14-SOIC |
製品の説明

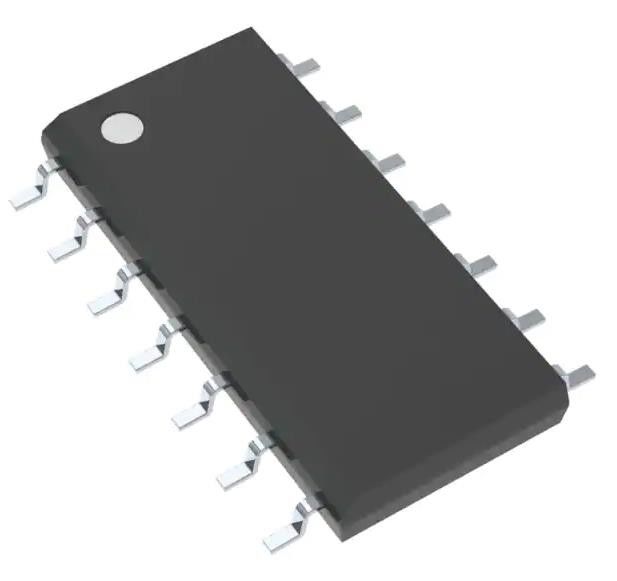

SN74LV07ADR バッファ 逆転しない 6 要素 1 ビット 1 要素毎に オープンドレイン出力
仕様SN74LV07ADR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 論理 | |
| バッファー,ドライバ,受信機,トランシーバー | |
| Mfr | テキサス・インストラクション |
| シリーズ | 74LV |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | アクティブ |
| ロジックタイプ | バッファー,逆転しない |
| エレメント数 | 6 |
| エレメントごとにビット数 | 1 |
| 入力タイプ | - |
| 出力型 | オープン・ドレイン |
| 電流 - 出力高,低 | - 16mA |
| 電圧 - 供給 | 2V~5.5V |
| 動作温度 | -40°C ~ 125°C (TA) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 14-SOIC (0.154",3.90mm 幅) |
| 供給者のデバイスパッケージ | 14-SOIC |
| 基本製品番号 | 74LV07 |
特徴SN74LV07ADR
* 2Vから5.5VのVcc操作
* 典型的な体積 (出力地面反射) < 0.8 V Vcc = 3.3 V,TA = 25'C
* 典型的なVoHv (出力フローアウト) > 2.3V Vcc = 3.3V,TA = 25C
* Vcc に接続された入力で電源アップと電源ダウン中に出力が無効になっています
*すべてのポートで混合モード電圧操作をサポート
* ラッチアップ性能 100mAPer JESD 78を超え,クラス ll
* ESD保護はJESD22を超えています
- 2000-V 人間体モデル
- 200ボルトの機械モデル
- 1000V充電装置モデル
適用するSN74LV07ADR
• サーバー
電気通信インフラ
• テレビ セット トップ ボックス
環境と輸出分類SN74LV07ADR
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
