詳細情報 |
|||
| ロジックタイプ: | 緩衝し、非逆になる | エレメント数: | 4 |
|---|---|---|---|
| エレメントごとにビット数: | 1 | 出力型: | 3 ステート |
| 現在-高い出力低い: | 24mA、24mA | 電圧 - 供給: | 1.65V | 3.6V |
| 動作温度: | 1.65V | 3.6V | 供給者のデバイスパッケージ: | 14-SOIC |
製品の説明

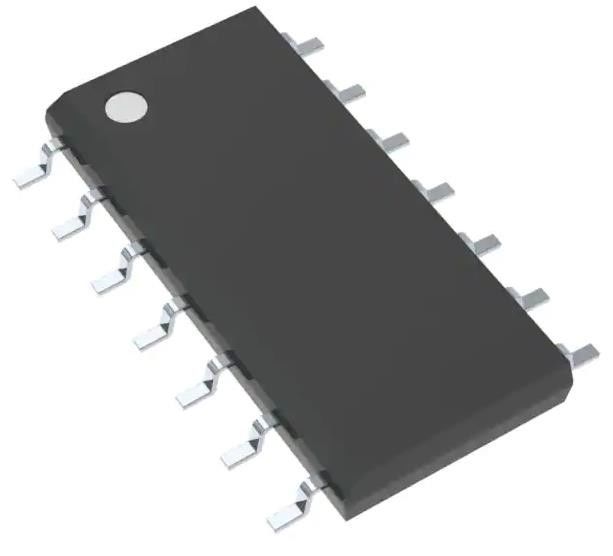

SN74LVC125AMDREP バッファ 逆転しない 4 要素 1 ビット 1 要素 3 状態
仕様SN74LVC125AMDREP
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 論理 | |
| バッファー,ドライバ,受信機,トランシーバー | |
| Mfr | テキサス・インストラクション |
| シリーズ | 74LVC |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | アクティブ |
| ロジックタイプ | バッファー,逆転しない |
| エレメント数 | 4 |
| エレメントごとにビット数 | 1 |
| 入力タイプ | - |
| 出力型 | 3 州 |
| 電流 - 出力高,低 | 24mA 24mA |
| 電圧 - 供給 | 1.65V~3.6V |
| 動作温度 | -55°C ~ 125°C (TA) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 14-SOIC (0.154",3.90mm 幅) |
| 供給者のデバイスパッケージ | 14-SOIC |
| 基本製品番号 | 74LVC125 |
特徴SN74LVC125AMDREP
* 制御されたベースライン
- 組み立て/テストサイト,製造サイト
* 生産源を減少させる強化 (DMS) 支援
* 製品変更の強化通知
* 資格 血統表 (t)
* 1.65V から 3.6V まで
* 典型的なVoHv (出力Vo Undershoot) >2V at/cc = 3.3V,T, = 25°C
* ラッチアップ性能は,JESD 17 に対して 250 mA を超える
* ESD保護はJESD 222000-V 人間体モデル (A114-A) を超えています
- 200Vの機械モデル (A115-A)
- 1000V充電装置モデル (C101)
適用するSN74LVC125AMDREP
この四重バスのバッファゲートは1.65Vから3.6VのVCC操作のために設計されています.
環境と輸出分類SN74LVC125AMDREP
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
