詳細情報 |
|||
| ロジックタイプ: | 緩衝し、非逆になる | エレメント数: | 4 |
|---|---|---|---|
| エレメントごとにビット数: | 1 | 出力型: | 3 ステート |
| 現在-高い出力低い: | 24mA、24mA | 電圧 - 供給: | 1.65V | 3.6V |
| 動作温度: | 1.65V | 3.6V | 供給者のデバイスパッケージ: | 14-SOIC |
製品の説明

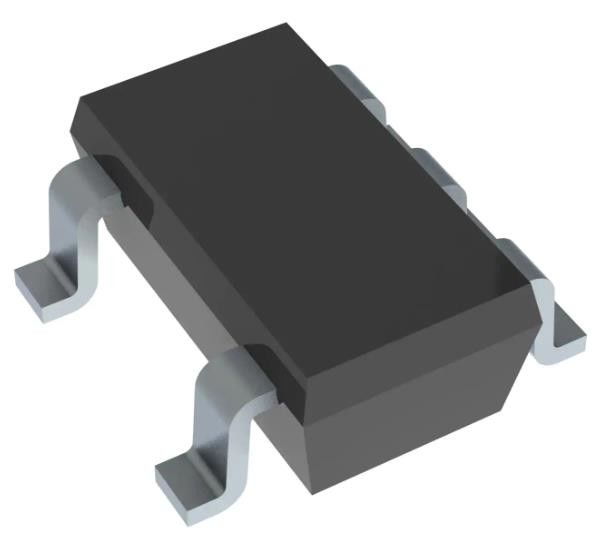

SN74LVC1G04MDBVREP インバーター 統合回路チップIC 1チャネルSOT-23-5
仕様SN74LVC1G04MDBVREP
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 論理 | |
| ゲートとインバーター | |
| Mfr | テキサス・インストラクション |
| シリーズ | 74LVC |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | アクティブ |
| ロジックタイプ | インバーター |
| 回路数 | 1 |
| 入力数 | 1 |
| 特徴 | - |
| 電圧 - 供給 | 1.65V~5.5V |
| 電流 - 静止状態 (最大) | 10 μA |
| 電流 - 出力高,低 | 32mA,32mA |
| 入力論理レベル - 低い | 0.58V ~ 1.65V |
| 入力論理レベル - 高 | 1.07V ~ 3.85V |
| 最大増殖遅延 @ V,最大CL | 4.5ns @ 5V,50pF |
| 動作温度 | -55°C ~ 125°C (TA) |
| マウントタイプ | 表面マウント |
| 供給者のデバイスパッケージ | SOT-23-5 |
| パッケージ/ケース | SC-74A,SOT-753 |
| 基本製品番号 | 74LVC1G04 |
特徴SN74LVC1G04MDBVREP
* 5V Vcc 動作をサポートする
*入力 5.5 V までの電圧を受け入れます
* 3.3 V で最大pd 3.3 ns
* 低電力消費,最大10A
* +24mA出力ドライブ 3.3V
*loff 部分的な電源停止モードをサポートする
* ラッチアップ性能 100 mA を超える JESD 78 クラス ll
* ESD保護はJESD22を超えています
-2000-V 人間体モデル (A114-A)
- 200Vの機械モデル (A115-A)
- 1000V充電装置モデル (C101)
適用するSN74LVC1G04MDBVREP
* 制御されたベースライン
* 1 つの組立/試験場所
* 製造所が1つ
* 軍事用 (−55°C/125°C) 温度範囲で利用可能
* 製品のライフサイクルを延長
* 製品変更の延長通知
* 製品の追跡可能性
環境と輸出分類SN74LVC1G04MDBVREP
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
