詳細情報 |
|||
| ロジックタイプ: | そしてゲート | 回路数: | 2 |
|---|---|---|---|
| 入力の数: | 2 | 電圧 - 供給: | 1.65V～5.5V |
| 現在-静止（最高）: | 10 µA | 現在-高い出力低い: | 32mA、32mA |
| 最大伝搬遅延 @ V、最大 CL: | 3.8ns @ 5V、50pF | 入れられた論理のレベル-低速: | 0.7V | 0.8V |
| 高い入れられた論理のレベル-: | 1.7V | 2V | 動作温度: | -40°C ~ 85°C |
製品の説明

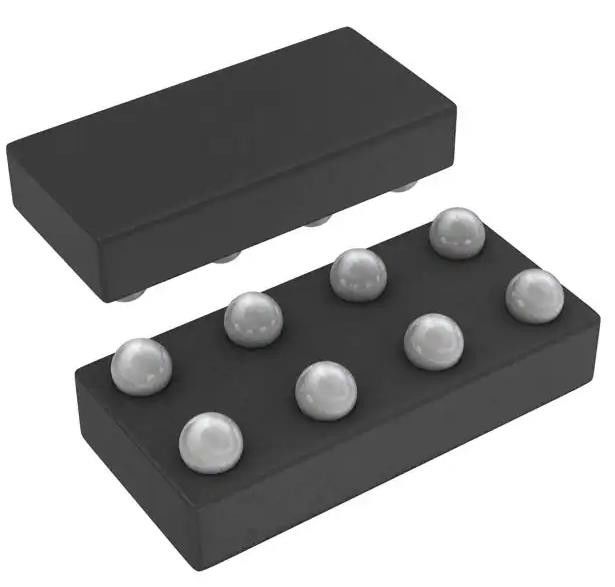

SN74LVC2G08YZPR AND 統合回路チップゲートIC 2チャンネル 8-DSBGA (1.9x0.9)
仕様SN74LVC2G08YZPR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 論理 | |
| ゲートとインバーター | |
| Mfr | テキサス・インストラクション |
| シリーズ | 74LVC |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | アクティブ |
| ロジックタイプ | ANDゲート |
| 回路数 | 2 |
| 入力数 | 2 |
| 特徴 | - |
| 電圧 - 供給 | 1.65V~5.5V |
| 電流 - 静止状態 (最大) | 10 μA |
| 電流 - 出力高,低 | 32mA,32mA |
| 入力論理レベル - 低い | 0.7V~0.8V |
| 入力論理レベル - 高 | 1.7V~2V |
| 最大増殖遅延 @ V,最大CL | 3.8ns @ 5V,50pF |
| 動作温度 | -40°C ~ 85°C |
| マウントタイプ | 表面マウント |
| 供給者のデバイスパッケージ | 8-DSBGA (1.9x0.9) |
| パッケージ/ケース | 8-XFBGA,DSBGA |
| 基本製品番号 | 74LVC2G08 |
特徴SN74LVC2G08YZPR
* テキサス インストゥルメントのNanoStartmとNanoFree Tw パッケージで入手できます
* 5V Vcc 動作をサポートする
* 入力 5.5 V までの電圧を受け入れます
* 3.3Vで最大4.7ns
* 低電力消費,最大Icc10pA
* +24mA出力ドライブ 3.3V
* 典型的なVOLP (出力地面反射) <0.8V Vcc = 3.3V,TA = 25'C
* 典型的なVov (出力Vo Undershoot) >2V Vcc = 3.3V,TA = 25C
* loff ライブ挿入,部分電源ダウンモード,バックドライブ保護をサポート
* 最大5.5VからVccレベルまでインプットを翻訳するためにダウン翻訳機として使用できます
* ラッチアップ性能 100 mA を超える PerJESD 78,クラスI
* ESD保護はJESD22を超えています
- 2000-V 人間の体モデル (A114-A)
- 1000V充電装置モデル (C101)
適用するSN74LVC2G08YZPR
• IP 電話: ワイヤレス と ワイヤレス
• 光学ネットワーク:EPONとファイバーによるビデオ
• 点から点までのマイクロ波回線
電力:通信DC/DCモジュール:アナログ
電源:通信DC/DCモジュール:デジタル
• プライベート 支店 交換 システム (PBX)
電力配給ユニット (PDU)
• ベクトル信号分析機と発電機
• ワイヤレス 通信 テスト 機
• 無線 復号 器
xDSL モデム/DSLAM
環境と輸出分類SN74LVC2G08YZPR
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
