詳細情報 |
|||
| タイプ: | ツェナー | 単方向チャネル: | 1 |
|---|---|---|---|
| 電圧 - 逆スタンドオフ (標準): | 26V | 電圧 - ブレークダウン (最小): | 28.9V |
| 電圧- （最高） @ Ippを締め金で止めること: | 42.1V | 電流 - ピークパルス (10/1000µs): | 14.2A |
| パワー - ピークパルス: | 600W | 申請: | 自動車 |
| キャパシタンス@頻度: | 630pF @ 1MHz | 動作温度: | -65°C | 150°C （TJ） |
製品の説明

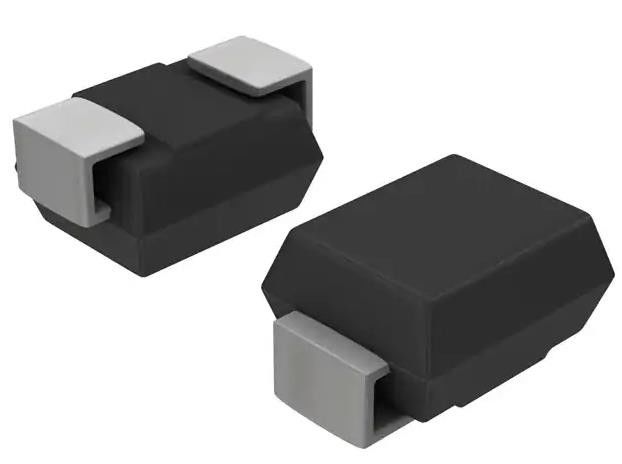

SZ1SMB26AT3G 42.1V クランプ 14.2A Ipp Tvs ダイオード 表面マウント SMB
仕様SZ1SMB26AT3G
| タイプ | 記述 |
| カテゴリー | サーキット保護 |
| 臨時電圧抑制器 (TVS) | |
| TVSダイオード | |
| Mfr | リトルファウス株式会社 |
| シリーズ | 自動車,AEC-Q101 |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | アクティブ |
| タイプ | ゼナー |
| 一方向のチャンネル | 1 |
| 電圧 - バックスタンド (タイプ) | 26V |
| 電圧 - 障害 (分) | 28.9V |
| 電圧 - 固定 (最大) @ Ipp | 42.1V |
| 電流 - ピークパルス (10/1000μs) | 14.2A |
| パワー - ピークパルス | 600W |
| 電力網の保護 | 違う |
| 申請 | 自動車 |
| 容量 @ 周波数 | 630pF @ 1MHz |
| 動作温度 | -65°C ~ 150°C (TJ) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | DO-214AA,SMB |
| 供給者のデバイスパッケージ | 中小企業 |
| 基本製品番号 | 1SMB |
特徴SZ1SMB26AT3G
■ ゼーナー 臨時 超電圧 抑制器
■ 作業ピーク逆電圧範囲 − 片方向電圧では5.0Vから170V,両方向電圧では10Vから75V
■ 標準 雪崩 断裂 電圧 範囲
−6.4Vから209Vの片方向,11.1Vから92.07Vの双方向
■ピークパワー − 600 W @ 1.0 ms
■人間の体モデルごとにESD等級3 (> 16kV)
■最大クランプ電圧 @ピークパルス電流
■低漏れ < 5.0 μA 10 V 以上
■ UL 497B 型保護用
■ 応答時間は通常<1.0 ns
■Pbフリーとは,2級インターコネクトがPbフリーで,端末の仕上げ材料がチンのものであることを意味します (IPC/JEDEC J-STD609A.01)
■ SZ 前記 自動車用およびユニークな場所および制御変更要件を必要とする他のアプリケーションのための; AEC− Q101 資格があり,PPAP 対応
適用するSZ1SMB26AT3G
SZ1SMBシリーズは,高電圧,高エネルギートランジエントから電圧敏感なコンポーネントを保護するように設計されています.
環境と輸出分類SZ1SMB26AT3G
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
