詳細情報 |
|||
| ロジックタイプ: | インバーター | 回路数: | 1 |
|---|---|---|---|
| 入力の数: | 1 | 特徴: | シュミットトリガー |
| 電圧 - 供給: | 2V | 6V | 現在-静止（最高）: | 1つのµA |
| 現在-高い出力低い: | 2.6mA、2.6mA | 入れられた論理のレベル-低速: | 0.3V | 1.5V |
| 高い入れられた論理のレベル-: | 1.5V | 4.2V | 最大伝搬遅延 @ V、最大 CL: | 17ns @ 6V、50pF |
製品の説明

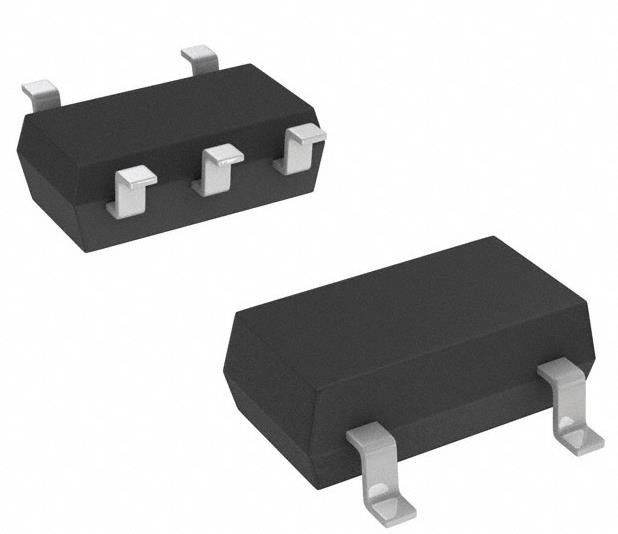

TC7S14FU 集積回路チップインバーターIC 1チャネルシュミットトリガー 5-SSOP
仕様TC7S14FU
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 論理 | |
| ゲートとインバーター | |
| Mfr | トシバ半導体および貯蔵 |
| シリーズ | TC7S |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| ロジックタイプ | インバーター |
| 回路数 | 1 |
| 入力数 | 1 |
| 特徴 | シュミット・トリガー |
| 電圧 - 供給 | 2V~6V |
| 電流 - 静止状態 (最大) | 1 μA |
| 電流 - 出力高,低 | 2.6mA,2.6mA |
| 入力論理レベル - 低い | 0.3V~1.5V |
| 入力論理レベル - 高 | 1.5V~4.2V |
| 最大増殖遅延 @ V,最大CL | 17ns @ 6V,50pF |
| 動作温度 | -40°C ~ 85°C |
| マウントタイプ | 表面マウント |
| 供給者のデバイスパッケージ | 5 SSOP |
| パッケージ/ケース | 5-TSSOP,SC-70-5,SOT-353 について |
| 基本製品番号 | 7S14 |
特徴TC7S14FU
高速: tpd = 11 ns (典型) VCC = 5 V で
低電源消耗: ICC = 1 μA (最大) の Ta = 25°C
• 騒音抵抗性が高い:VH=1.1V,VCC=5V
•出力駆動能力: 5 LSTTL 負荷
•対称的な出力インペダンス:
• 均衡した増殖遅延: tpLH ∼− tpHL
■ 広範囲の稼働電圧:VCC (pr) =2〜6V
適用するTC7S14FU
TC7S14は,シリコンゲートC2MOS技術で製造された高速C2MOSシュミットインバーターである.
環境と輸出分類TC7S14FU
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
