詳細情報 |
|||
| 電圧 - 障害: | 650V | トポロジー: | フライバック |
|---|---|---|---|
| 電圧 - 起動: | 22.3V | 電圧 - 供給 (Vcc/Vdd): | 13.4V~38V |
| 周波数 - 切り替える: | 110kHz ~ 150kHz | パワー (ワット): | 250 W |
| 欠陥対策: | 電流制限,過負荷,過電量,過温,過電圧 | 動作温度: | -40°C ~ 155°C (TJ) |
製品の説明

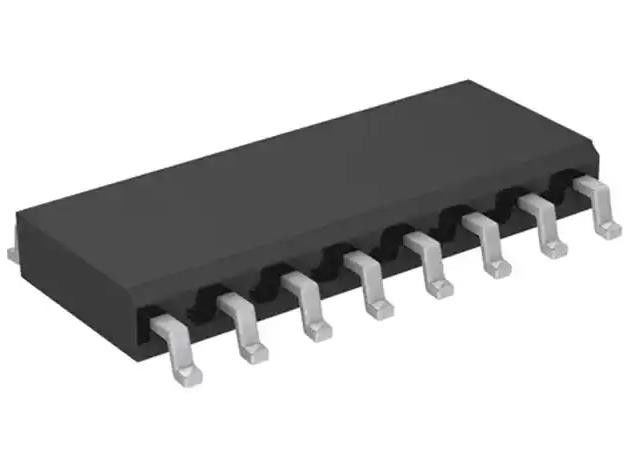

TEA1755T変換機 オフラインフライバックトポロジー 110kHz ~ 150kHz 16-SO
仕様TEA1755T
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| ACDCコンバーター,オフラインスイッチ | |
| シリーズ | グリーンチップTM |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 出力隔離 | 孤立した |
| 内部スイッチ (s) | そうだ |
| 電圧 - 障害 | 650V |
| トポロジー | フライバック |
| 電圧 - 起動 | 22.3V |
| 電圧 - 供給 (Vcc/Vdd) | 13.4V~38V |
| 作業サイクル | - |
| 周波数 - 切り替える | 110kHz ~ 150kHz |
| パワー (ワット) | 250W |
| 欠陥対策 | 電流制限,過負荷,過電量,過温,過電圧 |
| 制御機能 | - |
| 動作温度 | -40°C ~ 155°C (TJ) |
| パッケージ/ケース | 16-SOIC (0.154",3.90mm 幅) |
| 供給者のデバイスパッケージ | 16-SO |
| マウントタイプ | 表面マウント |
| 基本製品番号 | TEA1755 |
特徴TEA1755T
* PFCとフライバックコントローラを統合
* 70V (AC) から 276V (AC) までの普遍的な電源供給
* 正確な最大出力電圧 (N-X-P半導体特許) を有するダブルブーストPFC
* 高い統合度で,非常に少ない外部部品数で費用対効果の高い設計結果
* 調整可能なPFCスイッチオフ遅延
*外部のPFCの切り替わり,オフオフオーバーライド
精密なPFCのオン・オフ制御 (N-X-Pセミコンダクターの特許が待機)
詳細についてTEA1755T
この装置は,高効率で費用対効果の高い最大250Wの電源ソリューションを必要とするすべてのアプリケーションで使用できます.特にノートPCアダプターは,高度な統合の恩恵を受けます.
環境と輸出分類TEA1755T
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 3 (168 時間) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
