詳細情報 |
|||
| 参照のタイプ: | 分路 | 出力型: | 調節可能 |
|---|---|---|---|
| 電圧 - 出力 (分/固定): | 2.5V | 電圧 - 出力 (最大): | 36V |
| 電流 - 出力: | 100 mA | 許容性: | ±0.4% |
| 現在-陰極: | 1 mA | 動作温度: | -55℃～125℃(TA) |
製品の説明

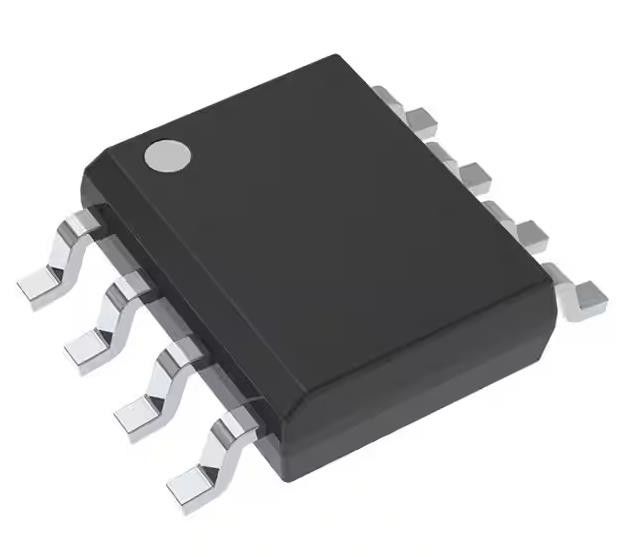

TL1431MDREP シャント電圧参照IC 調節可能 2.5V 36 VV ±0.4% 100 mA 8-SOIC
仕様TL1431MDREP
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 基準電圧 | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | アクティブ |
| 参照型 | シャント |
| 出力型 | 調節可能 |
| 電圧 - 出力 (分/固定) | 2.5V |
| 電圧 - 出力 (最大) | 36V |
| 電流 - 出力 | 100mA |
| 許容性 | ±0.4% |
| 温度係数 | - |
| 騒音 - 0.1Hz から 10Hz | - |
| 騒音 - 10Hzから10kHz | - |
| 電圧 - 入力 | - |
| 電流 - 供給 | - |
| 電流 - カソード | 1mA |
| 動作温度 | -55°C ~ 125°C (TA) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 8-SOIC (0.154",3.90mm 幅) |
| 供給者のデバイスパッケージ | 8-SOIC |
| 基本製品番号 | TL1431 |
特徴TL1431MDREP
* 0.4% 初期電圧容量
* 0.2-Q 典型的な出力阻力
* 急速ターノン: 500 ns
* シンク電流容量:1から100mA
*低基準電流 (REF)
* 調節可能な出力電圧: 36Vまで
* 防衛,航空宇宙,医療アプリケーションをサポート
- 制御されたベースライン
- 組み立てとテストサイト
- 一つの製造所
- 軍事用 (-55'Cから125°C) 温度範囲で利用可能
- 製品のライフサイクルを延長する
- 製品変更の延長通知
- 製品の追跡可能性
適用するTL1431MDREP
* シャントレギュレーター
* 温度補償比較器
* PWM変換器の参照
* 光二极子参照ドライバ
* 精密電流制限器
* 精密電流シンク
環境と輸出分類TL1431MDREP
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
