詳細情報 |
|||
| タイプ: | 一般的な目的 | エレメント数: | 1 |
|---|---|---|---|
| 電圧-単一/二重供給（±）: | 2V～36V、±1V～18V | 電圧-入力オフセット（最高）: | 5mV@5V |
| 現在-入れられたバイアス（最高）: | 0.25µA @ 5V | 現在-出力（タイプ）: | 16mA @ 5V |
| 現在-静止（最高）: | 1.25mA | 伝搬遅延（最高）: | 850ns (タイプ) |
製品の説明

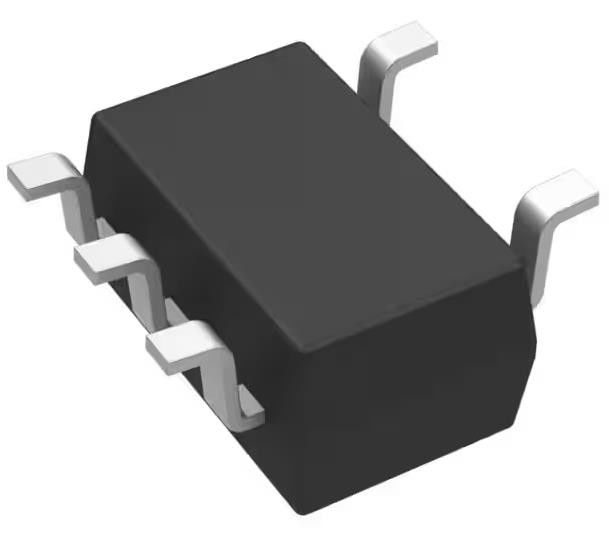

TL331SN4T3G 統合回路チップ比較器 一般目的 5-TSOP
仕様TL331SN4T3G
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 線形 | |
| 比較者 | |
| Mfr | 一半 |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | 新しい デザイン の ため の もの で は ない |
| タイプ | 一般的な目的 |
| エレメント数 | 1 |
| 出力型 | - |
| 電圧 - 供給,単一/二重 (±) | 2V~36V, ±1V~18V |
| 電圧 - 入力オフセット (最大) | 5mV @ 5V |
| 電流 - 入力バイアス (最大) | 0.25μA @ 5V |
| 電流 - 出力 (型) | 16mA @ 5V |
| 電流 - 静止状態 (最大) | 1.25mA |
| CMRR,PSRR (タイプ) | - |
| 増殖遅延 (最大) | 850ns (タイプ) |
| ヒステレシス | - |
| 動作温度 | -40°C ~ 125°C |
| パッケージ/ケース | SOT-23-5 薄型,TSOT-23-5 |
| マウントタイプ | 表面マウント |
| 供給者のデバイスパッケージ | 5TSOP |
| 基本製品番号 | TL331 |
特徴TL331SN4T3G
• 幅広く単一電源電圧範囲または二重電源
低電流: 0.5 mA 典型的な
低入力バイアス電流: 25 nA 典型的な
低入力オフセット電流: ± 5 nA 典型的な
低入力オフセット電圧: ±2 mV 典型的な
• 入力コンモンモード ストレージ範囲には,地上電源も含まれます.
低出力飽和電圧: 150 mV IO = 4 mA のタイプ
• 供給電圧に等しいインプット電圧の差幅
• TTL,DTL,ECL,CMOS対応デバイス
• TL331V 独自のサイトと制御変更要件を必要とする自動車およびその他のアプリケーションのための; AEC−Q100 資格とPPAP 能力
• これらのデバイスは,Pb−フリー,ハロゲンフリー/BFRフリーで,RoHS対応です
適用するTL331SN4T3G
TL331は,2Vから36Vの単一の電源と1Vから18Vの分割電源から幅広い電源範囲で動作するように設計されたオープンコレクター低電源比較器です.入力共通モード電圧範囲には,地面電圧が含まれます.TL331は,スペースを節約するTSOP−5パッケージで提供されており,自動車向けに適格なバージョンでも利用できます.
環境と輸出分類TL331SN4T3G
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
