詳細情報 |
|||
| タイプ: | クラスD | 出力型: | 1チャンネル(モノラル) |
|---|---|---|---|
| 最高の出力電力xは@負荷を運ぶ: | 1.45W X 1 @ 8Ohm | 電圧 - 供給: | 2.5V~5.5V |
| 特徴: | 差動入力、短絡および断熱システムの操業停止 | 動作温度: | -40°C ~ 85°C (TA) |
| 供給者のデバイスパッケージ: | 8-HVSSOP | ||
製品の説明

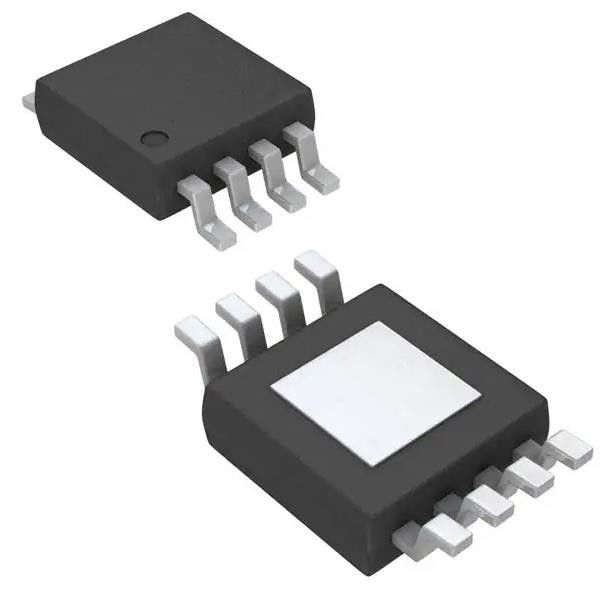

TPA2005D1DGNR 集積回路増幅器IC 1チャネル (モノ) Dクラス 8-HVSSOP
仕様 TPA2005D1DGNR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 線形 | |
| 増幅器 | |
| 音声増幅器 | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | アクティブ |
| タイプ | クラスD |
| 出力型 | 1チャネル (モノ) |
| 最大出力 x チャネル @ 負荷 | 1.45W × 1 @ 8Ohm |
| 電圧 - 供給 | 2.5V~5.5V |
| 特徴 | 違い入力,短回路,熱保護,切断 |
| マウントタイプ | 表面マウント |
| 動作温度 | -40°C ~ 85°C (TA) |
| 供給者のデバイスパッケージ | 8-HVSSOP |
| パッケージ/ケース | 8-TSSOP, 8-MSOP (0.118", 3.00mm 幅) 露出パッド |
| 基本製品番号 | TPA2005 |
特徴TPA2005D1DGNR
*1.4Wから8Qへ 5Vの電源でTHD=10%
* 最大バッテリー寿命と最小熱量
- 8-Q スピーカーでの効率性:
- 84% 400mWで
- 100mWで79%
- 2.8mA 静電
- 0.5-A シャットダウン電流
* 運転する能力
- 8-Q スピーカー (2.5Vs Vops 5.5V) と
- 4-Q スピーカー (2.5Vs Vops 4.2V)
* 外部構成要素が3つだけ
- PWM出力段階を最適化した LCOutputフィルタを排除
内部で生成された 250kHz 切り替える周波数は コンデンサとレジスタを排除します
- PSRR (-217Hzで-71 dB) と広域電源電圧 (2.5Vから5.5V) の改善により,電圧調節器の必要性がなくなりました
- 完全ディフェリエンシャルデシアンは RF 修正を減らし バイパスコンデンサを排除します
- 改良されたCMRRは2つのインプットコップリングコンデンサを排除します
*スペース節約パッケージ
- 3mm × 3mm QFN パッケージ (DRB)
- 2.5mm × 2.5mm マイクロスタージュニアTM BGAPパケット (ZQY)
- 3mm×5mm MSOP パワーパッドTM パッケージ (DGN)
* 1.8 V ロジックコンパティビリティをShutdown Pinで利用する
適用するTPA2005D1DGNR
ワイヤレス・携帯電話・PDAに最適
環境と輸出分類TPA2005D1DGNR
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.33.0001 |
