詳細情報 |
|||
| 運転された構成: | 低側 | チャネル タイプ: | シングル |
|---|---|---|---|
| 運転者の数: | 1 | ゲートのタイプ: | N-Channel MOSFET |
| 電圧 - 供給: | 4V | 14V | 論理の電圧- VIL、VIH: | 1V,4V |
| 現在-ピーク出力（源、流し）: | 2A、2A | ||
製品の説明

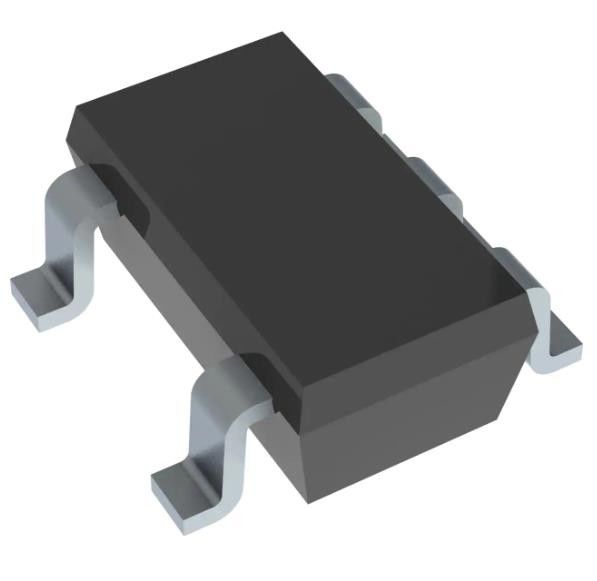

TPS2829DBVR 集積回路チップ 低面ゲートドライバーIC 逆転しない
仕様 TPS2829DBVR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| ゲートドライバー | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | アクティブ |
| 駆動式構成 | 低面 |
| チャンネルタイプ | シングル |
| 運転手数 | 1 |
| ゲートタイプ | NチャネルMOSFET |
| 電圧 - 供給 | 4V~14V |
| 論理電圧 - VIL,HIV | 1V,4V |
| 電流 - ピーク出力 (源,シンク) | 2A 2A |
| 入力タイプ | 逆転しない |
| 昇降時間 (種類) | 14n, 14n |
| 動作温度 | -40°C ~ 125°C (TA) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | SC-74A,SOT-753 |
| 供給者のデバイスパッケージ | SOT-23-5 |
| 基本製品番号 | TPS2829 |
特徴TPS2829DBVR
*低コストのシングルチャネル高速MOSFETドライバー
ICC... 15-μA 最大 (TPS2828,TPS2829)
25 ns 最大上昇/落ち込み時間と 40 ns 最大拡散遅延... 1-nF負荷
2-A ピーク出力電流
4Vから14Vのドライバー供給電圧範囲;内部調節器が範囲を40Vまで拡張する (TPS2816,TPS2817,TPS2818,TPS2819)
5ピンのSOT-23パッケージ
40°Cから125°Cの環境温度での動作範囲
鎖 に 強く 耐える
適用するTPS2829DBVR
TPS28xx単チャンネル高速MOSFETドライバは,高容量負荷に最大2Aのピーク電流を供給することができる.
環境と輸出分類TPS2829DBVR
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
