詳細情報 |
|||
| 機能: | 電池のモニター | バッテリーの化学: | リチウムイオン |
|---|---|---|---|
| 欠陥対策: | 流れに、電圧、短絡の下の上の/ | インターフェース: | 1ワイヤー |
| 動作温度: | -20°C | 70°C （TA） | マウントタイプ: | 表面マウント |
| 供給者のデバイスパッケージ: | 16-TSSOP | ||
製品の説明

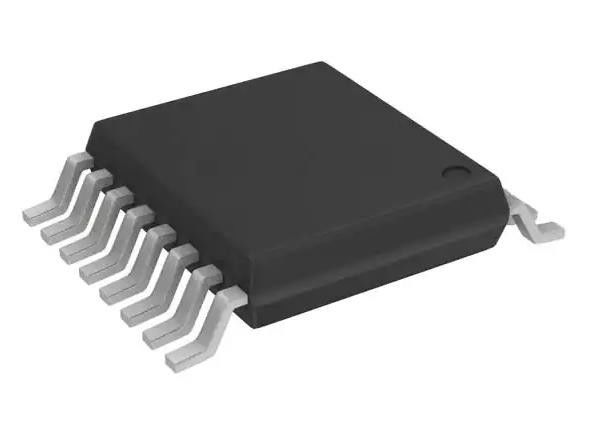

DS2762AE+025/T&R 統合回路チップ バッテリーモニターIC リチウムイオン 16-TSSOP
仕様 DS2762AE+025/T&R
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| バッテリー管理 | |
| Mfr | アナログ・デバイスズ・インク/マキシム・インテグレート |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 製品の状況 | 時代遅れ |
| 機能 | バッテリーモニター |
| バッテリー化学 | リチウムイオン |
| 細胞数 | - |
| 欠陥対策 | 超電流,超電圧/低電圧,短回路 |
| インターフェース | 1本のワイヤ |
| 動作温度 | -20°C~70°C (TA) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 16-TSSOP (0.173",4.40mm 幅) |
| 供給者のデバイスパッケージ | 16-TSSOP |
| 基本製品番号 | DS2762 |
特徴DS2762AE+025/T&R
Li+ 安全回路
- 超電圧保護
- 超電流/短回路保護
- 低電圧保護
蓄積された電流や温度がユーザが選択できる限界を超えるとホストが警告される.
0V バッテリー 復旧充電
2つの構成で利用可能:
- 内部の25m感受抵抗
- ユーザが選択できる外部感知抵抗
現在の測定
- 12ビットの二方向測定
- 内部感受レジスタの配置:
- 0.625mA LSB と ±1.9A ダイナミックレンジ
- 外部感受レジスタの設定:
- 15.625V LSB と ± 64mV ダイナミックレンジ
現在の蓄積:
- 内感抵抗: 0.25mAhr LSB
- 外部感受抵抗: 6.25Vhr LSB
4.88mVの解像度で電圧測定
0.125°Cの解像度を持つ統合センサーを用いた温度測定
システム電源管理と制御機能のサポート
32 バイトのロック可能なEEPROM
16 バイトの汎用 SRAM
ダラス1ワイヤー®
- Unique 64-bit デバイス アドレスとのインタフェース
低電力消費:
- 活性電流: 60Aタイプ,最大90A
- スリープ電流: 1Aタイプ,最大2A
適用するDS2762AE+025/T&R
*PDA
* 携帯電話/スマートフォン
* デジタルカメラ
環境と輸出分類DS2762AE+025/T&R
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
