詳細情報 |
|||
| 出力型: | 固定 | 出力数: | 1 |
|---|---|---|---|
| 電圧 - 入力 (分): | 2.7V | 電圧 - 入力 (最大): | 6V |
| 電圧 - 出力 (分/固定): | 1.6V | 電流 - 出力: | 500mA |
| 周波数 - 切り替える: | 3MHZ | 動作温度: | -40°C ~ 85°C (TA) |
製品の説明
TPS62302DRCR バックスイッチングレギュレーターIC ポジティブ固定1.6V 1出力500mA
仕様 TPS62302DRCR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| 電圧調節器 - 直流直流切換調節器 | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | アクティブ |
| 機能 | ステップダウン |
| 出力構成 | ポジティブ |
| トポロジー | バック |
| 出力型 | 固定 |
| 出力数 | 1 |
| 電圧 - 入力 (分) | 2.7V |
| 電圧 - 入力 (最大) | 6V |
| 電圧 - 出力 (分/固定) | 1.6V |
| 電圧 - 出力 (最大) | - |
| 電流 - 出力 | 500mA |
| 周波数 - 切り替える | 3MHz |
| シンクロン直す器 | そうだ |
| 動作温度 | -40°C ~ 85°C (TA) |
| マウントタイプ | 表面マウント |

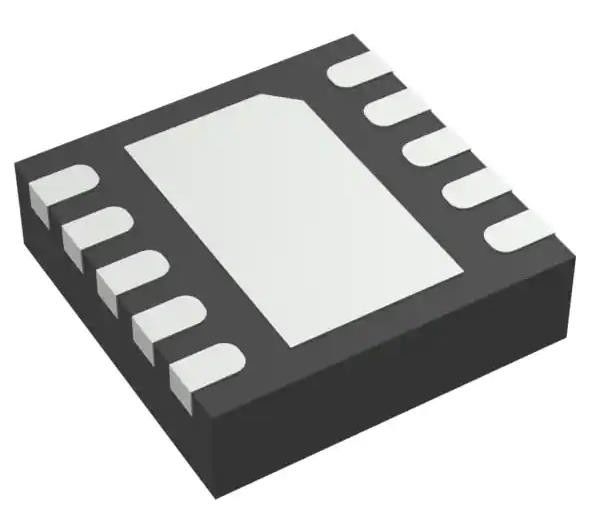

| パッケージ/ケース | 10-VFDFN 露出パッド |
| 供給者のデバイスパッケージ | 10-VSON (3x3) |
| 基本製品番号 | TPS62302 |
特徴TPS62302DRCR
* 3MHz 動作で 93% までの効率
* 500mAまでの出力電流 V = 2.7 V
* 3MHz 固定周波数操作
* クラスベスト 負荷とライン トランジエント
* 1mm コンポーネント プロファイルの完全なソリューション
* -0.5% 1 +1.3% PWM DC 温度上の電圧精度
*35ns 最低の時間
* 軽負荷電流で省エネモードでの動作
* 固定・調整可能な出力電圧
* 86uA の静止電流のみ
* 最低脱出率で100%の作業サイクル
* 外部時計信号に即座に同期できる
* 統合されたアクティブ・パワーダウンシーケンシング (TPS6232xのみ)
*10ピンのQFN (3 x 3mm),8ピンのNanoFreerm,およびNanoStarrm (CSP) のパッケージで入手可能
適用するTPS62302DRCR
* 携帯電話,スマートフォン
* WLAN と Bluetooth rw アプリケーション
* マイクロDC-DC変換モジュール
*PDA,ポケットPCUSBベースのDSLモデム
* デジタルカメラ
環境と輸出分類TPS62302DRCR
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 2 (1年) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
この製品の詳細を知りたい
