詳細情報 |
|||
| バッテリーの化学: | リチウムイオン/ポリマー | 細胞数: | 1 |
|---|---|---|---|
| 電流 - 充電中: | 定数 - プログラム可能 | プログラム可能な機能: | 流動 |
| 欠陥対策: | 過熱,過電圧,短回路 | 充電電流 - 最大: | 300mA |
| 電池のパックの電圧: | 4.2V | 電圧-供給（最高）: | 5.5V |
製品の説明

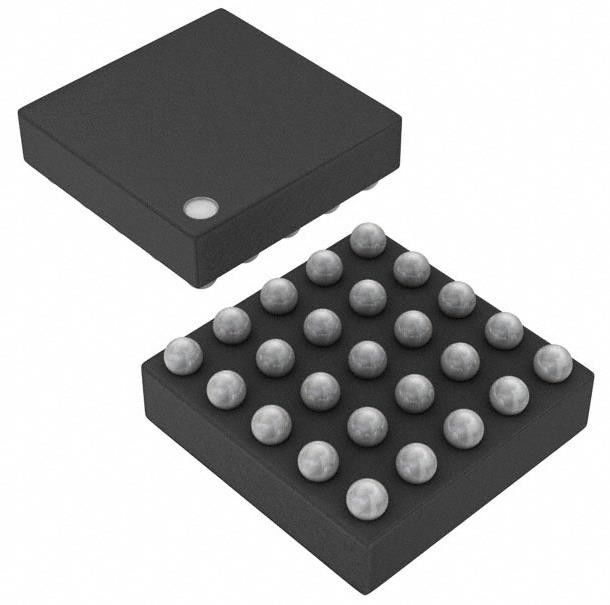

BQ25120AYFPR 集積回路チップ充電器IC リチウムイオン/ポリマー 25-DSBGA
仕様BQ25120AYFPR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 電力管理 (PMIC) | |
| バッテリー充電器 | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | アクティブ |
| バッテリー化学 | リチウムイオン/ポリマー |
| 細胞数 | 1 |
| 電流 - 充電 | 常数 - プログラム可能 |
| プログラム できる 特徴 | 流動 |
| 欠陥対策 | 過熱,過電圧,短回路 |
| 充電電流 - マックス | 300mA |
| バッテリーパックの電圧 | 4.2V |
| 電圧 - 供給 (最大) | 5.5V |
| インターフェース | I2C |
| 動作温度 | -40°C ~ 125°C (TJ) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 25-XFBGA,DSBGA |
| 供給者のデバイスパッケージ | 25-DSBGA |
| 基本製品番号 | BQ25120 |
特徴BQ25120AYFPR
• 充電の間でのシステム運用時間を増加させる
設定可能な300mA バック調節器 (1.8V デフォルト)
バックコンバータが有効 (負荷なし) で 700 nA (典型) iq
設定可能な負荷スイッチまたは100mA LDO出力 (デフォルトで負荷スイッチ)
快速充電のために最大300mAの充電電流
0.5% 正確な電池電圧調節 (10mVステップで3.6Vから4.65Vまで設定可能)
設定可能な終了電流 500 μA まで
シンプルな電圧ベースの電池モニター
• 低コストで高度に統合されたソリューション
◎ 2.5 mm × 2.5 mm WCSP パッケージと最小解液のための6つの外部構成要素
調整可能なタイマーで 押すボタンを押して 覚醒し,リセットする
システムへの電源供給とバッテリーの充電のための電源経路管理
パワーパスの管理により <50 nA 船舶モード バッテリー 静止電流 最長保存期間
バッテリー充電器 3.4Vから動作する 5.5VIN (5.5-V OVP / 20-V 許容)
入力電流制限,充電電流,終了電流,状態出力用の専用ピン
• I2C通信制御
充電電圧と電流
解約の限界
輸入電流制限
VINDPM 制限値
タイミングオプション
負荷スイッチ制御
障害と状態の障害の制御
システム出力電圧調整
LDO出力電圧調整
適用するBQ25120AYFPR
• スマート 時計 や 他 の ウェアラブル デバイス
• 健身器具
• 健康 監視 医療用品
• 再充電 できる 玩具
環境と輸出分類BQ25120AYFPR
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
