詳細情報 |
|||
| スイッチ回路: | SPDT | マルチプレクサ/デマルチプレクサ回路: | 2:01 |
|---|---|---|---|
| 回路数: | 2 | オン州の抵抗（最高）: | 10Ohm |
| チャネル間の一致（ΔRon）: | 150ミリオーム | 電圧-単一供給（V+）: | 1.65V～5.5V |
| スイッチ時間（（最高）トン、しゃれ者）: | 5.7インス,3.8インス | -3db帯域幅: | 220MHz |
| 充満注入: | 7pC | ||
製品の説明

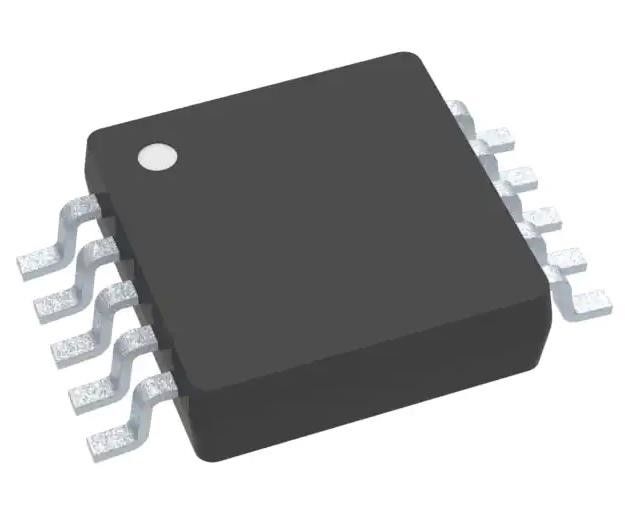

TS5A23157DGSR 2回路統合回路チップICスイッチ 2:1 10Ohm 10-VSSOP
仕様 TS5A23157DGSR
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| インターフェース | |
| アナログスイッチ,マルチプレクサー,デマルチプレクサー | |
| Mfr | テキサス・インストラクション |
| シリーズ | - |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | アクティブ |
| スイッチ回路 | SPDT |
| マルチプレクサー/デマルチプレクサー回路 | 2:01 |
| 回路数 | 2 |
| 状態内の抵抗 (最大) | 10オム |
| チャンネル対チャンネルマッチング (ΔRon) | 150mOhm |
| 電圧 - 供給,単体 (V+) | 1.65V~5.5V |
| 電圧 - 供給,ダブル (V±) | - |
| スイッチ時間 (トン,トフ) (最大) | 5.7インス,3.8インス |
| -3dB帯域幅 | 220MHz |
| 充電注入 | 7pC |
| チャンネル容量 (CS (オフ),CD (オフ)) | 5.5pF |
| 電流 - 漏れ (IS(オフ)) (最大) | 1μA |
| 横断音声 | -66dB @ 10MHz |
| 動作温度 | -40°C ~ 85°C (TA) |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 10-TFSOP, 10-MSOP (0.118",3.00mm 幅) |
| 供給者のデバイスパッケージ | 10-VSSOP |
| 基本製品番号 | TS5A23157 |
特徴TS5A23157DGSR
低オン状態抵抗 (125°Cで15 Ω)
• 125°C で動作する
制御入力は5V対応
• 製造前 切換 を 指定 する
• 低電荷 挿入
• 優れた ON-レジスタンスのマッチング
• 総和音 歪み の 低さ
1.8-V から 5.5-V の単電源操作
•JESD 78 クラスII 単位で 100 mA を超えるロックアップ性能
• JESD 22 に基づいてテストされたESD性能
〜2000-Vヒト体モデル (A114-B,クラスII)
1000Vの充電装置モデル (C101)
適用するTS5A23157DGSR
• サンプル・アンド・ホール回路
● バッテリー に 動かさ れる 機器
• 音声 と 映像 の 信号 の 経路
• 通信 回路
環境と輸出分類TS5A23157DGSR
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
