詳細情報 |
|||
| ロジックタイプ: | そしてゲート | そしてゲート: | 2 |
|---|---|---|---|
| 入力の数: | 2 | 電圧 - 供給: | 2V | 6V |
| 現在-静止（最高）: | 1つのµA | 現在-高い出力低い: | 5.2mA、5.2mA |
| 入れられた論理のレベル-低速: | 0.5V～1.8V | 高い入れられた論理のレベル-: | 1.5V | 4.2V |
製品の説明

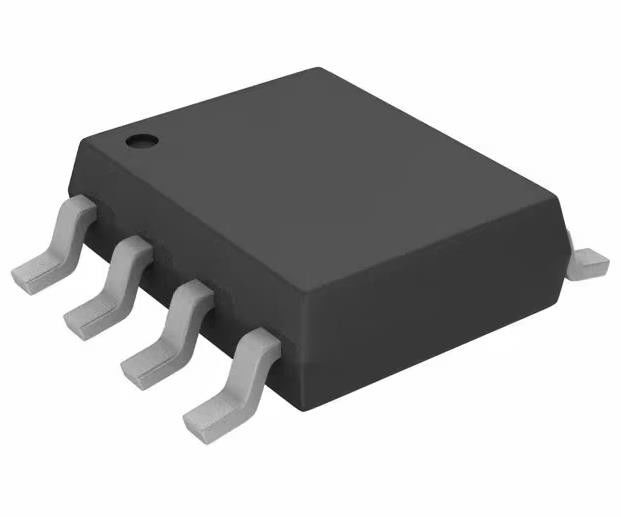

TC7W08FU 統合回路チップとゲートIC 2チャンネル8SSOP
仕様 TC7W08FU
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 論理 | |
| ゲートとインバーター | |
| Mfr | トシバ半導体および貯蔵 |
| シリーズ | TC7W |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | アクティブ |
| ロジックタイプ | ANDゲート |
| 回路数 | 2 |
| 入力数 | 2 |
| 特徴 | - |
| 電圧 - 供給 | 2V~6V |
| 電流 - 静止状態 (最大) | 1 μA |
| 電流 - 出力高,低 | 5.2mA,5.2mA |
| 入力論理レベル - 低い | 0.5V~1.8V |
| 入力論理レベル - 高 | 1.5V~4.2V |
| 最大増殖遅延 @ V,最大CL | 13ns @ 6V,50pF |
| 動作温度 | -40°C ~ 85°C |
| マウントタイプ | 表面マウント |
| 供給者のデバイスパッケージ | 8-SSOP |
| パッケージ/ケース | 8-TSSOP, 8-MSOP (0.110",2.80mm 幅) |
| 基本製品番号 | 7W08 |
特徴TC7W08FU
高速: tpd = 6ns (典型的には) VCC = 5V
●低電源消耗: ICC = 1μA (最大) の Ta = 25°C
●高騒音抵抗性:VNIH = VNIL = 28% VCC (min)
●出力駆動能力: 10 LSTTL 負荷
•対称的な出力阻力:
• 均衡した増殖遅延: tpLH ≈ tpHL
■ 広範囲の稼働電圧: VCC = 2から6V
環境と輸出分類TC7W08FU
| 電圧 - 供給 | 2V~6V |
| 電流 - 静止状態 (最大) | 1 μA |
| 電流 - 出力高,低 | 5.2mA,5.2mA |
| 入力論理レベル - 低い | 0.5V~1.8V |
| 入力論理レベル - 高 | 1.5V~4.2V |
| 最大増殖遅延 @ V,最大CL | 13ns @ 6V,50pF |
