詳細情報 |
|||
| ロジックタイプ: | 緩衝し、非逆になる | エレメント数: | 4 |
|---|---|---|---|
| エレメントごとにビット数: | 4 | 出力型: | 3 ステート |
| 電流 - 出力高,低: | 12mA 12mA | 電圧 - 供給: | 2.7V~3.6V |
| 動作温度: | -40°C ~ 85°C | パッケージ/ケース: | 48-TFSOP (0.240",6.10mm 幅) |
製品の説明

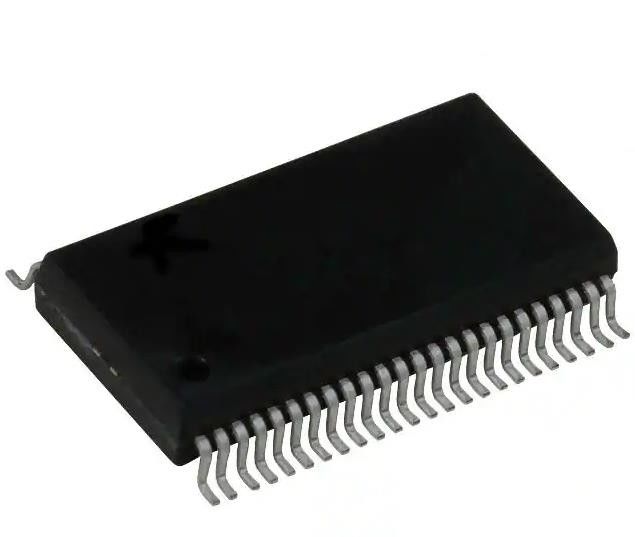

74LVTH162244DGGRG4 バッファ 逆転しない 4 要素 1 要素あたり 4 ビット 3 状態出力
仕様 74LVTH162244DGGRG4
| タイプ | 記述 |
| カテゴリー | 集積回路 (IC) |
| 論理 | |
| バッファー,ドライバ,受信機,トランシーバー | |
| Mfr | テキサス・インストラクション |
| シリーズ | 第74回 |
| パッケージ | テープ&ロール (TR) |
| 切断テープ (CT) | |
| 製品の状況 | アクティブ |
| ロジックタイプ | バッファー,逆転しない |
| エレメント数 | 4 |
| エレメントごとにビット数 | 4 |
| 入力タイプ | - |
| 出力型 | 3 州 |
| 電流 - 出力高,低 | 12mA 12mA |
| 電圧 - 供給 | 2.7V~3.6V |
| 動作温度 | -40°C ~ 85°C |
| マウントタイプ | 表面マウント |
| パッケージ/ケース | 48-TFSOP (0.240",6.10mm 幅) |
| 供給者のデバイスパッケージ | 48-TSSOP |
| 基本製品番号 | 74LVTH162244 |
特徴 74LVTH162244DGGRG4
•テキサス・インストルメント・ウィデバスTMファミリーのメンバー
• 出力ポートには 22-Ω シリーズ の 相当 の レジスタ が あり,外部 の レジスタ が 必要 で は ない
• ミックスモード信号操作をサポートする (VCC3.3-Vの5.V入力および出力)
• バッテリーを2.7Vまで制御しない状態で操作する
典型的なVOLP (アウトプット・グラウンド・ブーンズ) <0.8V VCC=3.3V,TA=25°C
•オフとパワーアップ 3つの状態のサポート ホット挿入
• バスのデータ入力保持は,外部のプルアップ/プルダウン抵抗の必要性をなくします
• 分散したVCCとGNDピンで高速スイッチのノイズを最小限に抑える
• 流通式アーキテクチャはPCBのレイアウトを最適化
•JESD 17 単位で 500 mA を超えるロックアップ性能
• ESD 保護は JESD 22 を上回る
2000Vヒト体モデル (A114-A)
200Vの機械モデル (A115-A)
適用する 74LVTH162244DGGRG4
"LVTH162244"デバイスは低電圧 (3.3V) VCC 動作のために設計された16ビットバッファーとラインドライバだが,5V システム環境への TTL インターフェースを提供できる.
環境と輸出分類74LVTH162244DGGRG4
| ATRIBUTE について | 記述 |
| RoHS 状態 | ROHS3 に準拠 |
| 湿度感度レベル (MSL) | 1 (無制限) |
| REACH ステータス | REACH 影響を受けない |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
